Де застосовується
Компресорно-конденсаторний блок — це холодильна машина без випарника. Секція охолодження купується окремо, і саме тому ККБ беруть не як готовий кондиціонер, а як частину припливної системи.
- припливні установки з охолодженням повітря
- виробничі й технологічні процеси з відведенням тепла
- об’єкти, де охолоджувач вбудовується у власну вентиляційну систему
Це обладнання для проєкту, а не для покупки «в комплекті»: ККБ, теплообмінник і з’єднувальний комплект підбираються разом, а не окремими позиціями. Відповідність між ними наведена в таблиці технічних характеристик виробника.
Конструкція
Склад блока залежить від типорозміру. У молодших моделях MOU це компресор, конденсатор, датчик температури труби конденсатора й запірні вентилі. Старші MOV і MCCU мають повний набір:
- реле високого й низького тиску
- датчик температури нагнітання і датчики
T3,T4,T5 - акумулятор і відділювач масла
- фільтр-осушувач, соленоїдний клапан, оглядове скло
- терморегулювальний вентиль і шумоглушник
Оглядове скло й фільтр-осушувач — це вузли, які роблять систему обслуговуваною: без них стан холодоагенту в контурі не побачити.

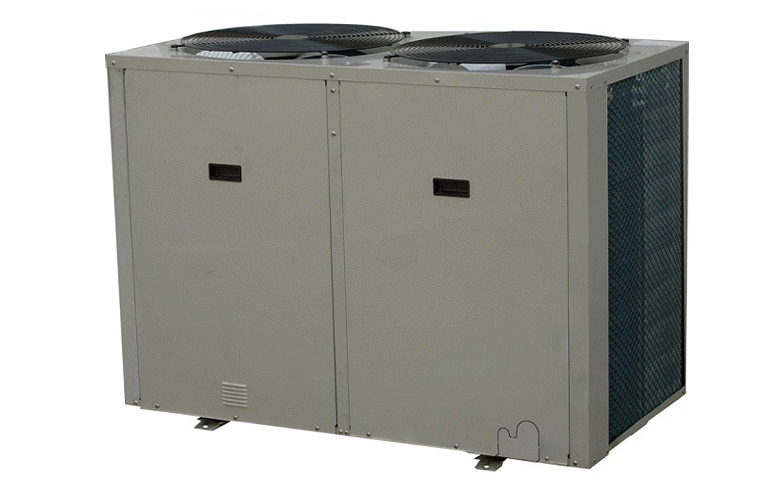

| Показник | MCCU 28H |
|---|---|
| Потужність по холоду / теплу, кВт | 28 / 30 |
| Живлення | 380 В |
| Холодоагент | R-22 |
| Компресор | спіральний |
| Рівень шуму, дБ | 63 |
| Габарити, мм | 997 × 880 × 1 830 |
Як підбирають
Підбір іде від секції охолодження, а не від блока: спершу рахують потрібну холодопродуктивність припливної установки, потім добирають ККБ і відповідний йому з’єднувальний комплект за таблицею виробника.
- холодоагент
R-22знятий з виробництва в ЄС — для нових проєктів це перевіряють окремо, а для заміни в наявній системі він лишається сумісним - живлення трифазне 380 В: заміна вводу на об’єкті коштує дорожче за різницю в ціні між моделями
- рівень шуму 63 дБ означає розміщення на покрівлі або технічному майданчику, а не під вікнами
- габарит 1 830 мм у висоту й вага блока визначають опорну конструкцію
Що врахувати при монтажі
- монтаж, демонтаж, переміщення й ремонт виконують фахівці з відповідними ліцензіями — це вимога виробника, а не рекомендація
- блоку потрібне вентильоване місце з вільним викидом угору
- траса між ККБ і теплообмінником рахується за методикою виробника: довжина, перепад висот, діаметри, додаткова заправка
- з’єднувальний комплект — окрема позиція в замовленні, він не входить у поставку блока
Обладнання не призначене для використання дітьми й людьми з обмеженою рухливістю без нагляду — це формулювання з посібника стосується доступу до працюючого агрегату.
