Де застосовується

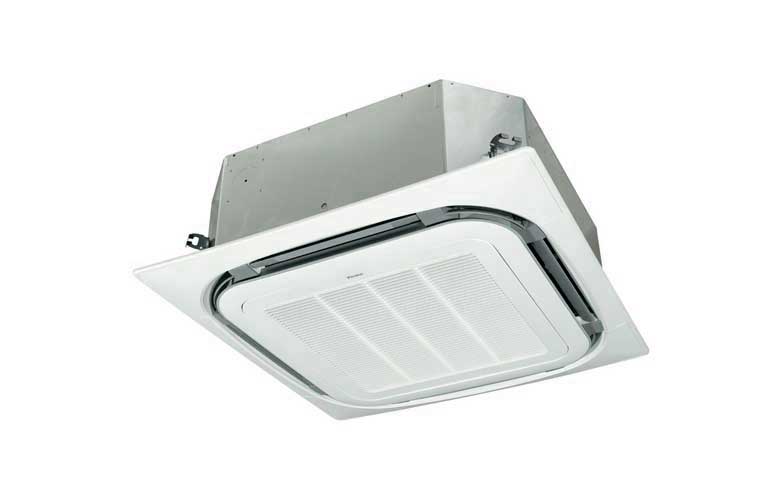

Касетний фанкойл Daikin формату 900 × 900 — старший касетний блок у системі чилер-фанкойл, від 5,0 до 7,2 кВт холоду. Працює від водяного контуру будівлі.
- торгові зали й супермаркети з центральним холодопостачанням
- великі відкриті офіси
- холи готелів, ресторани, банкетні приміщення
- приміщення, де одна точка роздачі має закрити велику площу
Літера в кінці артикула задає кількість трубних контурів: T (BT, CT) — двотрубний фанкойл, один теплообмінник працює по черзі на холод і на тепло; F (BF, CF) — чотиритрубний, із двома окремими теплообмінниками. Це не варіант комплектації, а різна гідравлічна схема будівлі, і змінити її після монтажу неможливо.
Конструкція
Корпус 288 × 840 × 840 мм, маса 26 кг — однакові в усій серії. Живлення 1~ 220–240 В, 50 Гц.
- трисекційний вентилятор із трьома швидкостями
- пульти
BRC315DіBRC7F532F - комплект триходового клапана з приводом — опція
- ⚠️ декоративна панель
BYCQ140CWпостачається під замовлення - виконання BT (двотрубне) і BF (чотиритрубне)
Усі значення каталогу наведені для стандартних умов: у приміщенні 27 °C за сухим і 19 °C за вологим термометром, вода 7/12 °C на охолодженні. Теплопродуктивність — при 20 °C у приміщенні й воді 50 °C на вході для двотрубних або 70/60 °C для чотиритрубних. Звукова потужність — за ISO 3711.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає порівняння двох виконань:
| Типорозмір | Холод BT / BF, кВт | Тепло BT / BF, кВт | Витрата BT / BF, м³/год | Шум BT, дБА | Спожив., Вт |
|---|---|---|---|---|---|
| 06 | 5,0 / 4,9 | 6,3 / 6,2 | 1 062 / 1 032 | 43 / 36 / 31 | 40 |
| 07 | 5,6 / 5,6 | 7,1 / 6,8 | 1 236 / 1 200 | 47 / 39 / 33 | 46 |
| 08 | 6,3 / 6,3 | 8,3 / 7,8 | 1 518 / 1 476 | 53 / 44 / 36 | 58 |
| 09 | 7,2 / 7,2 | 9,5 / 8,8 | 1 776 / 1 746 | 57 / 49 / 40 | 76 |
Головне: за холодом двотрубне й чотиритрубне виконання практично не відрізняються — у типорозмірах 07, 08 і 09 цифри однакові. Різниця йде по теплу, де двотрубні виграють від 0,3 до 0,7 кВт.
Друга річ, вирішальна для вибору: шум зростає різко — з 43 до 57 дБА від молодшого до старшого типорозміру. Але на низькій швидкості розрив менший: 31 проти 40 дБА. Для залу з постійним навантаженням вигідніше взяти старший блок і тримати його на середній швидкості.
Що врахувати при монтажі
- ⚠️ панель
BYCQ140CWйде під замовлення — строк постачання перевіряють до початку робіт - гідравлічний опір від 15 до 34 кПа на двотрубному виконанні
- споживана потужність від 40 до 76 Вт — це лише вентилятор і автоматика
- кріплення виводять до перекриття, профіль підвісної стелі несе тільки панель
- схему контуру (2 або 4 труби) визначає проєкт будівлі
Власне споживання 40–76 Вт — дуже мало порівняно з кондиціонером тієї самої потужності. Уся енергія на холод і тепло витрачається в центральному чилері або тепловому пункті, а фанкойл лише проганяє повітря через теплообмінник.
