Конструкція

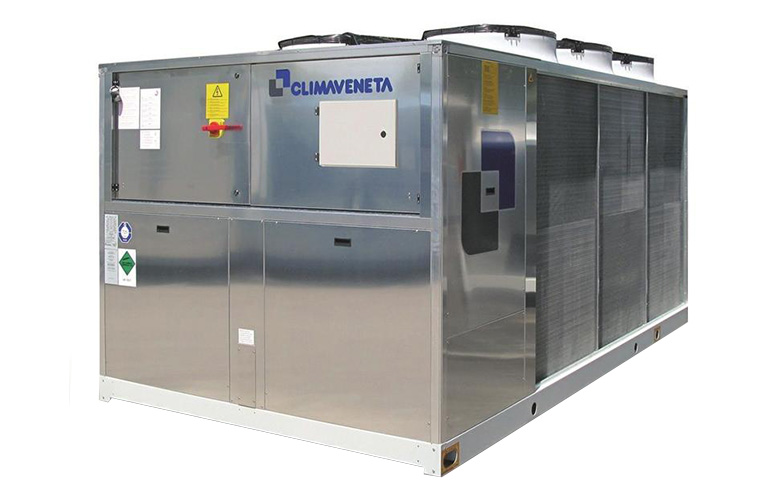

NX-N — реверсивний агрегат для зовнішньої установки, що готує охолоджену або гарячу воду. Компресори герметичні спіральні під R410A, вентилятори осьові, конденсатор повітряного охолодження з мідних труб з алюмінієвим оребренням, теплообмінник кожухотрубний, розширювальний вентиль механічний або електронний залежно від моделі. Модельний ряд складається з агрегатів із чотирма компресорами в тандемному виконанні у двох незалежних холодильних контурах.
Лінійка ділиться на дві гілки. Компактні виконання K дають стандартну ефективність при мінімальній займаній площі — це рішення для заміни агрегату в наявному технічному просторі. Високоефективні CA мають клас енергетичної ефективності A і завищену секцію конденсації; електронний розширювальний вентиль у них стоїть у стандарті, а для компактних доступний опційно.
Кожна гілка має три рівні шуму: базовий, LN малошумний і SL особливо малошумний. У малошумних виконаннях посилено звукоізоляцію насосів і компресорного відсіку та знижено швидкість вентиляторів, а в SL додано ще й конденсатор завищеного типорозміру. При суттєвому погіршенні зовнішніх умов швидкість вентиляторів піднімається автоматично.
Окремо задається утилізація теплоти: виконання D має додатковий теплообмінник «вода-холодоагент» на лінії подачі газу, послідовно з конденсатором. Він знімає теплоту перегрітої пари для приготування середньо- і високотемпературної води, причому і влітку, і взимку.
Гідромодуль вбудований і містить усі основні компоненти водяного контуру: один або два високонапірні насоси до 200 кПа і бак-накопичувач. Агрегат приходить готовим до монтажу — додаткові контури за його межами не потрібні. Усі типорозміри й виконання тримають повне навантаження при температурі зовнішнього повітря до +46 °C.
Як підбирають
Реверсивний агрегат — це чилер, який узимку працює тепловим насосом на те саме коло фанкойлів. Він знімає з об’єкта окрему котельню, але й накладає умову: розрахунок ведуть за двома режимами одразу, і потужність по теплу при найнижчій розрахунковій температурі майже завжди виявляється вужчим місцем, ніж холод у липні.
Потужність по теплу падає зі зниженням температури зовнішнього повітря, а сам агрегат періодично зупиняється на розморожування теплообмінника. Точку балансу — температуру, нижче якої теплового насоса вже не вистачає — визначають на етапі проєкту, і саме вона задає потужність доводчика.
Виконання для роботи при низькій температурі зовнішнього повітря — окрема позиція в замовленні, а не властивість серії. Якщо агрегат має тримати нагрів у справжній мороз, це закладають до купівлі.
Об’єм води в контурі рахують від мінімального часу роботи компресора між пусками. Тандемні спіральні компресори дають ступеневе регулювання, тому в системі з малим об’ємом води потрібна буферна ємність або виконання з вбудованим баком-накопичувачем.
Якщо агрегат має ще й готувати гарячу воду, дивляться на виконання з утилізацією теплоти конденсації: додатковий теплообмінник на лінії подачі газу знімає перегрів і віддає його у вторинний контур. Теплопродуктивність цього контуру приблизно дорівнює споживаній потужності компресора.
Що врахувати при монтажі
Конденсатору потрібен вільний прохід повітря з усіх боків і безперешкодний викид угору. Взимку до цього додається друга умова: під агрегатом має бути відведення талої води, бо цикли розморожування дають її регулярно, і на плоскій покрівлі вона перетворюється на лід під самою машиною.
Оребрення захищають решітками; забите листям або пухом воно піднімає тиск конденсації влітку й погіршує відбір тепла взимку. Для реверсивної машини це подвійна втрата.
Агрегат ставлять на віброопори, на вході у теплообмінник — фільтр і реле протоку. Електропідігрівач захисту від замерзання працює, коли машина зупинена, але лишається під живленням, тому знеструмлювати агрегат на зиму не можна.
Живлення трифазне; при монтажі перевіряють чергування фаз. Для об’єктів з обмеженою потужністю вводу передбачають пристрій плавного пуску, а на довгих кабельних лініях — компенсацію реактивної потужності.
