EHVH-CB + ERLQ-CV3 / ERLQ-CW1
Daikin Altherma LT All in one
Тепловий насос повітря-вода з підлоговим блоком і баком ГВП, R410A
Гідромодуль, бак з нержавіючої сталі на 180 або 260 л і вся гідравліка зібрані в одному корпусі на заводі. На місці лишається під’єднати воду й фреонові труби.
Бак ГВП і гідравліка в одному корпусі
Площа 600 × 728 мм, на третину менше місця за окремий бак
Бак 180 або 260 л, клас ГВП A
Робота надворі до −25 °C
COP до 5,04 і клас A++ при воді 35 °C
Що входить у комплект

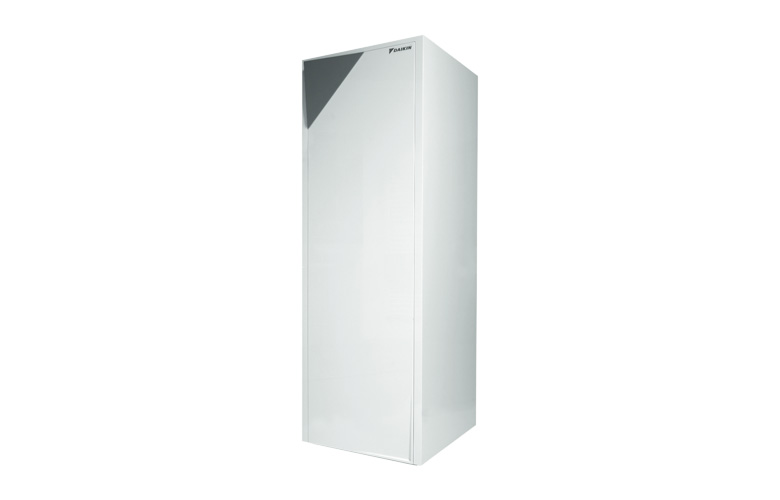

Підлоговий блок з баком
1732 × 600 × 728 мм. Бак з нержавіючої сталі, насос, розширювальний бак і резервний ТЕН уже всередині.
Зовнішній блок ERLQ
Інверторний, на R410A. У моделях 4–8 кВт роторний компресор, а в 11–16 кВт спіральний і живлення 230 або 400 В.
Монтаж і сервіс
Потужність і об’єм бака Termal підбирає під будинок і родину, графік нагріву води налаштовує під час пуску.
Характеристики
Потужність обігріву
4,4–16 кВт
COP (+7 °C / вода 35 °C)
до 5,04
Клас опалення / ГВП
A++…A+ / A
Бак гарячої води
180 або 260 л, до 65 °C
Вода на виході
15–55 °C
Робота надворі
до −25 °C
Внутрішній блок
1732 × 600 × 728 мм
Холодоагент
R410A
Усе в одному корпусі
Бак гарячої води стоїть усередині блока, а всі з’єднання між тепловим насосом і баком виконано на заводі. Порівняно з настінним гідромодулем і окремим баком такий блок займає на 30 % менше місця і монтується швидше.
Гаряча вода за розкладом
Бак має товсту ізоляцію з пінополістиролу: бак на 180 л втрачає лише 1,4 кВт·год за добу при різниці 45 °C з кімнатою. Нагрів можна запланувати до чотирьох разів на день з двома рівнями температури, а функція догріву вмикає насос, щойно вода охолоне нижче заданої межі.
Дивіться й дізнавайтеся
Інсталятор з Ірландії робить огляд пульта керування опаленням підлогового блока Daikin Altherma EHVH-CB.

Відео Daikin Ireland (англійською), 5 хв 39 с
Тепло за погодою
Погодозалежне керування разом з інверторним компресором тримає воду не гарячішою, ніж потрібно для поточної погоди. Близько 80 % тепла за сезон будинок отримує при −2…+10 °C надворі, і саме в цьому діапазоні насос працює найекономніше.
Більше про Daikin Altherma LT All in one
Який об’єм бака обрати
Бак на 180 л має профіль ГВП L, а бак на 260 л має профіль XL. Для родини з двох-трьох людей зазвичай вистачає 180 л, для більшої родини або двох ванних беруть 260 л.
Чи охолоджує EHVH
Ні, EHVH працює на опалення й гарячу воду. Для охолодження в лінійці є реверсивний EHVX.
Яку потужність обрати
Комплект підбирають за тепловтратами будинку. Для утепленого будинку орієнтир близько 1 кВт на 10 м²: 4,4 кВт для 40–120 м², 7,4 кВт для 70–140 м², 16 кВт для 160–320 м².
Чим захищений бак
Бак з нержавіючої сталі має анод від корозії і товсту ізоляцію з пінополістиролу, яка вдвічі зменшує тепловтрати порівняно зі звичайно утепленим баком.
Яке живлення потрібне
Зовнішні блоки ERLQ-CV3 однофазні (230 В), ERLQ-CW1 трифазні (400 В). ТЕН у блоках S18CB3V однофазний на 3 кВт, у S26CB9W трифазний на 9 кВт.
Дані ефективності
Комплект
Живлення / бак
Тепло, кВт / COP
SCOP 35 / 55 °C
Клас 35 / 55 °C
ГВП
EHVH04S18CB3V/ERLQ004CV3
230 В / 180 л
4,4 / 5,04
4,52 / 3,20
A++ / A++
L, 95 %
EHVH08S26CB9W/ERLQ006CV3
230 В / 260 л
6 / 4,74
4,29 / 3,22
A++ / A++
XL, 90 %
EHVH08S18CB3V/ERLQ008CV3
230 В / 180 л
7,4 / 4,45
4,34 / 3,20
A++ / A++
L, 86,4 %
EHVH08S26CB9W/ERLQ008CV3
230 В / 260 л
7,4 / 4,45
4,34 / 3,20
A++ / A++
XL, 90 %
EHVH11S26CB9W/ERLQ011CV3
230 В / 260 л
11,2 / 4,60
3,98 / 3,09
A++ / A+
XL, 97,7 %
EHVH16S26CB9W/ERLQ014CW1
400 В / 260 л
14,5 / 4,30
3,90 / 3,16
A++ / A+
XL, 97,7 %
EHVH16S26CB9W/ERLQ016CV3
230 В / 260 л
16 / 4,25
3,80 / 3,06
A+ / A+
XL, 97,7 %
EHVH16S18CB3V/ERLQ016CW1
400 В / 180 л
16 / 4,25
3,80 / 3,06
A+ / A+
L, 87,4 %
Тепло й COP наведено при +7 °C надворі й воді 35 °C, SCOP і класи для середнього клімату; для ГВП вказано профіль і ефективність нагріву води ηwh. Джерело: каталог Daikin «Опалення 2019».
Порівняльна таблиця серії Daikin Altherma LT All in one
-
- Overview
- Description
- Availability
- User Rating
- Характеристики
- Потужність, ТЕН
- COP
- SCOP
- Клас енергоефективності
- Споживана потужність
- Площа приміщення
- Режим теплового насоса
- Режими роботи
- Тип внутрішнього блоку
- Габарити внутрішнього блоку
- Габарити зовнішнього блоку
- Вага внутрішнього блоку
- Вага зовнішнього блоку
- Рівень шуму внутрішнього блоку
- Рівень шуму зовнішнього блоку
- Діапазон температур
- Температура води
- Тип фреону
- Тип компресора
- Гарантія
- Країна реєстрації бренду
- Бренд
- Електроживлення
- Об’єм води
- Потужність по теплу
Комплект EHVH04S18CB3V/ERLQ004CV3: підлоговий блок з баком 180 л (профіль L) і ТЕНом 3 кВт, зовнішній блок ERLQ004CV3 (однофазний, 230 В). Тепло 4,4 кВт, COP 5,04 (+7 °C / вода 35 °C). SCOP 4,52 / 3,20 (вода 35 / 55 °C), клас A++ / A++, ГВП клас A. Для будинку 40–120 м², робота надворі до −25 °C.
- In stock
- –
3 кВт
5.04
4.52
0.87 кВт
40-120 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
735 x 832 x 307 мм
116 кг
54 кг
28 дБ
48 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Роторний
Японія
230 В
180 л
4.4 кВт
Комплект EHVH08S26CB9W/ERLQ006CV3: підлоговий блок з баком 260 л (профіль XL) і ТЕНом 9 кВт, зовнішній блок ERLQ006CV3 (однофазний, 230 В). Тепло 6 кВт, COP 4,74 (+7 °C / вода 35 °C). SCOP 4,29 / 3,22 (вода 35 / 55 °C), клас A++ / A++, ГВП клас A. Для будинку 60–120 м², робота надворі до −25 °C.
- In stock
- –
9 кВт
4.74
4.29
1.27 кВт
60-120 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
735 x 832 x 307 мм
127 кг
56 кг
28 дБ
49 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Роторний
Японія
230 В
260 л
6 кВт
Комплект EHVH08S18CB3V/ERLQ008CV3: підлоговий блок з баком 180 л (профіль L) і ТЕНом 3 кВт, зовнішній блок ERLQ008CV3 (однофазний, 230 В). Тепло 7,4 кВт, COP 4,45 (+7 °C / вода 35 °C). SCOP 4,34 / 3,20 (вода 35 / 55 °C), клас A++ / A++, ГВП клас A. Для будинку 70–140 м², робота надворі до −25 °C.
- In stock
- –
3 кВт
4.45
4.34
1.66 кВт
70-140 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
735 x 832 x 307 мм
117 кг
56 кг
28 дБ
49 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Роторний
Японія
230 В
180 л
7.4 кВт
Комплект EHVH08S26CB9W/ERLQ008CV3: підлоговий блок з баком 260 л (профіль XL) і ТЕНом 9 кВт, зовнішній блок ERLQ008CV3 (однофазний, 230 В). Тепло 7,4 кВт, COP 4,45 (+7 °C / вода 35 °C). SCOP 4,34 / 3,20 (вода 35 / 55 °C), клас A++ / A++, ГВП клас A. Для будинку 70–140 м², робота надворі до −25 °C.
- In stock
- –
9 кВт
4.45
4.34
1.66 кВт
70-140 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
735 x 832 x 307 мм
127 кг
56 кг
28 дБ
49 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Роторний
Японія
230 В
260 л
7.4 кВт
Комплект EHVH11S26CB9W/ERLQ011CV3: підлоговий блок з баком 260 л (профіль XL) і ТЕНом 9 кВт, зовнішній блок ERLQ011CV3 (однофазний, 230 В). Тепло 11,2 кВт, COP 4,60 (+7 °C / вода 35 °C). SCOP 3,98 / 3,09 (вода 35 / 55 °C), клас A++ / A+, ГВП клас A. Для будинку 100–200 м², робота надворі до −25 °C.
- In stock
- –
9 кВт
4.6
3.98
2.43 кВт
100-200 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
1345 x 900 x 320 мм
126 кг
113 кг
30 дБ
51 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Спіральний
Японія
230 В
260 л
11.2 кВт
Комплект EHVH16S26CB9W/ERLQ014CW1: підлоговий блок з баком 260 л (профіль XL) і ТЕНом 9 кВт, зовнішній блок ERLQ014CW1 (трифазний, 400 В). Тепло 14,5 кВт, COP 4,30 (+7 °C / вода 35 °C). SCOP 3,90 / 3,16 (вода 35 / 55 °C), клас A++ / A+, ГВП клас A. Для будинку 140–280 м², робота надворі до −25 °C.
- In stock
- –
9 кВт
4.3
3.9
3.37 кВт
140-280 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
1345 x 900 x 320 мм
128 кг
114 кг
30 дБ
51 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Спіральний
Японія
400 В
260 л
14.5 кВт
Комплект EHVH16S26CB9W/ERLQ016CV3: підлоговий блок з баком 260 л (профіль XL) і ТЕНом 9 кВт, зовнішній блок ERLQ016CV3 (однофазний, 230 В). Тепло 16 кВт, COP 4,25 (+7 °C / вода 35 °C). SCOP 3,80 / 3,06 (вода 35 / 55 °C), клас A+ / A+, ГВП клас A. Для будинку 160–320 м², робота надворі до −25 °C.
- In stock
- –
9 кВт
4.25
3.8
3.76 кВт
160-320 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
1345 x 900 x 320 мм
128 кг
113 кг
30 дБ
52 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Спіральний
Японія
230 В
260 л
16 кВт
Комплект EHVH16S18CB3V/ERLQ016CW1: підлоговий блок з баком 180 л (профіль L) і ТЕНом 3 кВт, зовнішній блок ERLQ016CW1 (трифазний, 400 В). Тепло 16 кВт, COP 4,25 (+7 °C / вода 35 °C). SCOP 3,80 / 3,06 (вода 35 / 55 °C), клас A+ / A+, ГВП клас A. Для будинку 160–320 м², робота надворі до −25 °C.
- In stock
- –
3 кВт
4.25
3.8
3.76 кВт
160-320 м²
Повітря-Вода
- Гаряче водопостачанняОбігрів
Підлоговий
1732 x 600 x 728 мм
1345 x 900 x 320 мм
118 кг
114 кг
30 дБ
52 дБ
від -25 °C до +35 °C
Тепло 15-55 °С
- Спіральний
Японія
400 В
180 л
16 кВт
Для яких будинків
EHVH-CB ставлять у нових і утеплених будинках, де потрібні опалення й гаряча вода, а місця в котельні мало. Блок працює з теплою підлогою, фанкойлами й низькотемпературними радіаторами до 55 °C.
Що врахувати при монтажі
- Блок з повним баком важить 300–390 кг, тому потрібна рівна міцна підлога.
- До блока підводять лише воду й фреонові труби, вся гідравліка вже всередині.
- Для комплектів 14 і 16 кВт на 400 В потрібне трифазне живлення.
- Охолодження цей блок не дає, для нього є EHVX.
