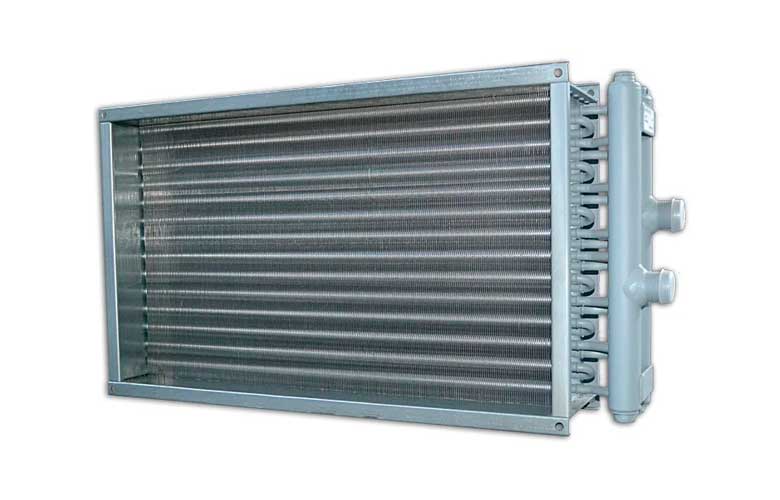

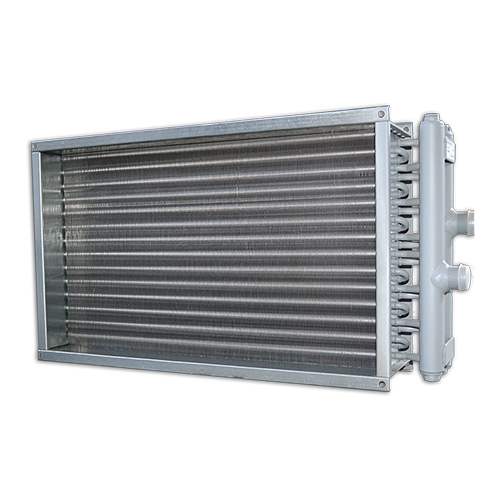

Нагреватель водяной Aerostar SWH 50-30/3R предназначены для нагрева воздушного потока в системах вентиляции с воздуховодами прямоугольной формы. Могут работать совместно с другими системами Aerostar.
Расчет и выбор типа и рабочих параметров устройства производится по номограммам давления воздуха и номограммам термодинамической зависимости. Номограммы приведены для условий нормального перепада температуры воды, различных значений расхода воздуха и температуры на входе.
Конструктивные характеристики
Корпус нагревателя выполнен из металлической оцинкованной стали. Коллекторы изготовлены из сварных стальных труб, покрытых синтетической краской. Теплообменник состоит из алюминиевых пластин (толщиной 0,1 мм), установленных на медных трубках. Стандартная версия модели имеет двухрядную переменную геометрию. Водяной нагреватель необходимо проверять на герметичность под давлением 2 МПа в течение 5 минут под водой.
Условия эксплуатации
- Максимально допустимая температура воды 130 °C.
- Максимально допустимое давление 1,6 МПа.
Особенности монтажа
- Водяные нагреватели, использующие воду в качестве теплоносителя, предназначены для внутреннего использования только в помещениях, где температура воздуха всегда остается больше температуры замерзания воды.
- Водяные нагреватели следует использовать для наружной установки только тогда, когда смесь антифриза, например раствор этиленгликоля, используется в качестве теплоносителя. Aerostar SWH 50-30/3R монтируются для работы в любом месте, обеспечивающем удаление воздуха.
- Установка нагревателя должна обеспечивать легкий осмотр и доступ к обслуживанию. Воздушный фильтр, устанавливаемый перед оборудованием, защитит его от загрязнения.
- Оптимальная мощность нагрева достигается, когда воздушный поток движется в направлении, противоположном направлению движения теплоносителя, а нагреватель присоединяется противотоком.
- Когда нагреватель расположен перед вентилятором, его мощность должна быть сбалансирована, чтобы не достигать максимально допустимой температуры воздуха, нагнетаемого вентилятором.
- Если водяной нагреватель расположен за вентилятором, необходимо установить элемент для стабилизации воздушного потока, например вентиляционный канал длиной 1–1,5 м, который устанавливается между вентилятором и нагревателем.
