Канальный кондиционер является сплит-системой и выполняет функцию раздачи обработанного воздуха по каналу воздуховодов. Чаще всего используется для охлаждения либо помещения большой площади, либо для нескольких комнат. Он является наиболее популярным для строений с подвесными потолками.

Конструкция канального кондиционера

Канальный кондиционер состоит из двух блоков: наружного, который крепится на улице, и внутреннего, который находится, непосредственно, в помещении. Соединяются между собой они с помощью проводов с теплоносителем и электрических кабелей.

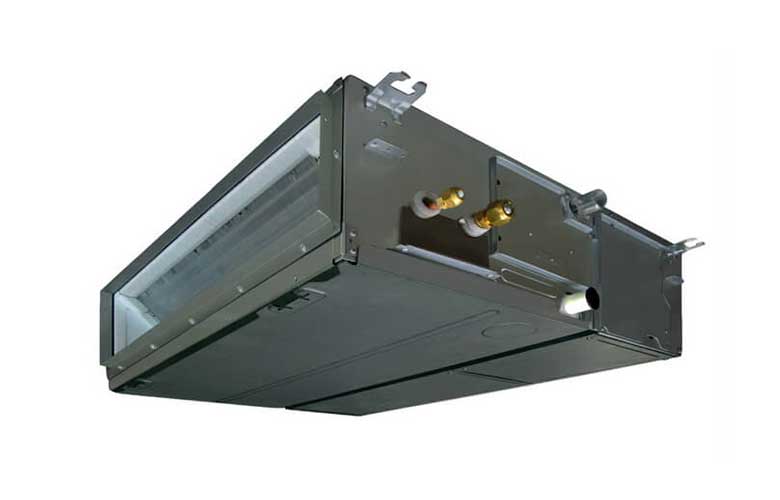

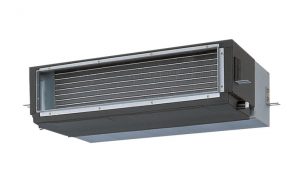

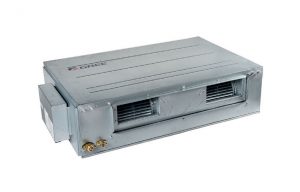

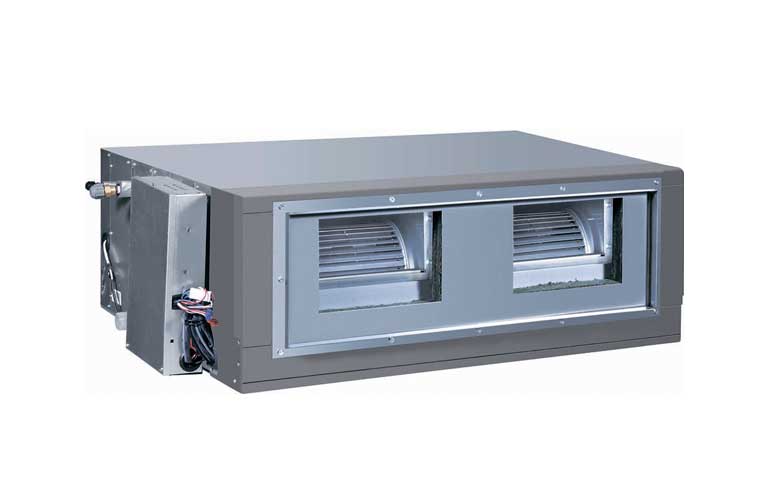

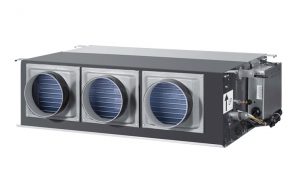

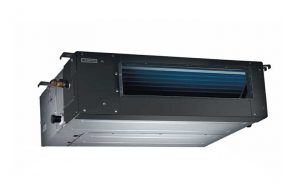

Внутренний блок канального кондиционера не отличается особенным внешним видом, так как благодаря установке за подвесным потолком система воздуховодов будет полностью спрятана. Он являет собой подобие короба, в котором располагаются два отверстия для подсоединения воздуховодов: заборное и нагнетательное, система удаления конденсата, а также штуцеры для подсоединения проводов с теплоносителем.

Внутри блок имеет стандартную конструкцию, как для сплит-системы:

• теплообменный аппарат;
• вентилятор;
• поддон для сбора конденсата и система автоматики.

Для наружного блока можно выделить следующие основные элементы.

• Холодильный контур, который состоит из компрессора, конденсатора и капиллярной трубки. Вместе с холодильным контуром, расположенным во внутреннем блоке, они выполняют функцию удаления тепла из помещения во внешнюю среду.
• Вентилятор конденсатора обеспечивает циркуляцию воздушных масс через конденсатор внешнего блока.
• Система автоматики и защиты служат для управления работой наружного блока и его защиты.

В некоторых канальных кондиционерах также предусмотрен встроенный дренажный насос для удаления конденсата. Он необходим при обработке большого количества воздушных потоков.

Особенностью канальной модели является более мощная функция вентилятора, которая необходима для продавливания воздуха со значительным аэродинамическим сопротивлением через воздуховоды, которые имеют большую длину.

Классификация канальных кондиционеров

Канальные сплит-системы классифицируются по нескольким признакам.

По напору вентилятора внутреннего блока

• Низконапорные (до 50 Па): устанавливаются в гостиничных номерах или квартирах с большим количеством комнат, имеют короткие воздуховоды.
• Средненапорные (до 150 Па): универсальны и наиболее востребованы, используются в квартирах, магазинах, офисах, длина воздуховодов составляет максимум 100 метров.
• Высоконапорные (до 300 Па): подходят для крупных торговых комплексов, ресторанов, спортивных центров, так как имеют длинные разветвленные системы воздуховодов.

По режиму работы

• Старт/стоп кондиционеры: особенностью данной модели является монотонная работа: компрессор имеет одинаковую скорость, а тепловой насос – мощность. Для того, чтобы температура поддерживалась постоянной, система периодически отключает охладитель.
• Инверторные кондиционеры: благодаря наличию инвертора, который позволяет получать переменный ток любой частоты, возможна регулировка скорости работы компрессора и мощности теплового насоса. Они способны поддерживать стабильную температуру постоянно.

По наличию дополнительных функций

• Агрегаты с функцией дополнительной обработки воздуха: увлажнение, ионизирование, обеззараживание, фильтр тонкой очистки
• Агрегаты с функцией подмеса наружного воздуха: забор свежего воздуха с улицы происходит через проведенный сквозь стену воздуховод, это позволит проветрить помещение без потерь теплоты.

Принцип работы канального кондиционера

Основной задачей любой сплит-системы является обработка воздуха внутри кондиционируемого помещения. Охлаждения воздуха происходит по термодинамическому циклу, который состоит из четырех частей:

• Внутри испарителя внутреннего блока происходит процесс парообразования теплоносителя.
• Внутри конденсатора наружного блока конденсируется теплоноситель.
• В компрессоре наружного блока сжимается теплоноситель.
• Дроссель-эффект, возникающий внутри капиллярной трубки наружного блока.

В процессе испарения теплоносителя поглощается энергия, вследствие чего испаритель охлаждается. При конденсации теплоноситель, наоборот, отдает тепловую энергию, тем самым нагревая конденсатор.

Капиллярная трубка, благодаря своей форме, служит для создания зоны высокого давления в конденсаторе, и для низкого в испарителе. На выходе из компрессора газообразный теплоноситель имеет высокое давление и температуру. Затем попадая в конденсатор, который охлаждается вентиляторами, он переходит в жидкое состояние. Процесс конденсации сопровождается отдачей теплоты наружному воздуху. Далее жидкий, сконденсированный теплоноситель направляется в капиллярную трубку. После чего попадает в зону низкого давления, которая способствует понижению давления и температуры самого теплоносителя.

Попадая во внутренний блок по межблочным магистралям, теплоноситель идет в испаритель, где, нагреваясь, переходит в газообразное состояние и забирает тепло, охлаждая теплообменник. Замыкая контур, теплоноситель возвращается в компрессор, цикл повторяется.

Монтаж канальных кондиционеров

Особенностью монтажа канальных кондиционеров является установка его внутреннего блока за подвесным потолком. Воздух устройством забирается либо с помещения, либо с улицы, а подача уже обработанных воздушных потоков происходит с помощью системы воздуховодов и воздухораспределительных декоративных решеток.

Для установки такого оборудования потребуется отдельная покупка воздуховодов, параметры которых подбираются для каждого помещения индивидуально, учитывая все особенности. Также можно дополнительно приобрести дренажный насос для отвода скопленного конденсата.

Основные этапы монтажа:

• Установка внешнего блока
• Укладка межблочных коммуникаций
• Установка внутреннего блока
• Монтаж воздуховодов
• Отвод дренажа
• Подвод электропитания

На что рекомендуется обратить внимание:

• Возможность обслуживания внутреннего блока без разборки потолка, вследствие периодической чистки фильтров и дозаправки теплоносителя.
• Разработать схему прокладки воздуховодов с учетом дизайна всех помещений и плана потолков.
• Рекомендуется установить в каждом отдельном воздуховоде регулируемый клапан, который управляется с помощью пульта. Это обеспечит регулирования температуры воздуха в каждом отдельном помещении.
• Необходимо проложить теплоизоляцию на приточных воздуховодах. Это позволит исключить потери теплоты.

Монтаж данного оборудования обычно длится на протяжении 3-10 дней. Такая система является самой сложной для установки, поэтому этим должны заниматься специалисты.

Обслуживание

Для того, чтобы обеспечить долгосрочность работы канальной сплит-системы, необходимо выполнять следующие действия:

• Регулярно удалять сливную воду из поддона для сбора конденсата.
• Проверять воздуховоды на наличие пыли, удалять в случае ее возникновения.
• Очищать фильтр.
• Замерять температуру в помещениях.
• Дозаправлять систему теплоносителем.

Правильное, качественное и своевременное обслуживание избавить Вас от крупных поломок и больших затрат.
