Де застосовується

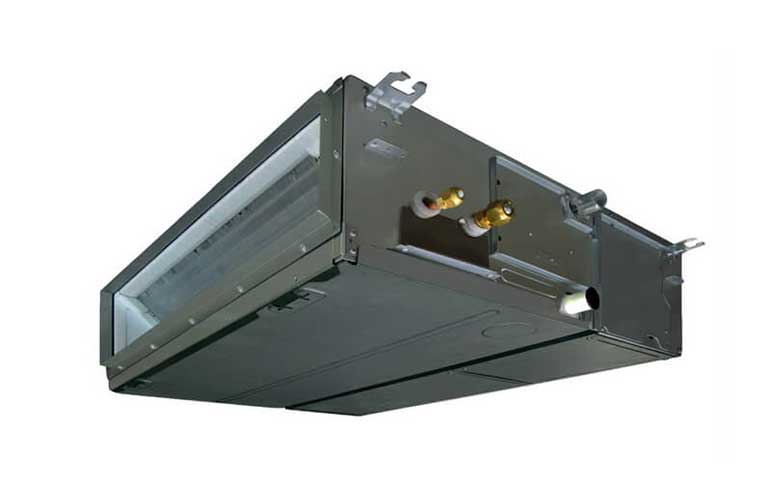

Канальний кондиціонер неінверторної серії ERP. Внутрішній блок ховається за підвісною стелею, повітря роздається через решітки — у приміщенні видно тільки їх.
- офіси, готельні номери, ресторани з підвісною стелею
- торгові приміщення з роздачею на кілька зон від одного блока
- об’єкти, де обладнання не має бути видно
- приміщення, де потрібне поєднання кондиціонування з припливом
Живлення: типорозміри 12, 18 і 24 однофазні 220–240 В, 36, 48 і 60 трифазні 380–420 В.
Конструкція
Серія ERP розрахована на роботу з внутрішніми блоками як нового ряду, так і попередніх поколінь. Склад і приєднання:
- три швидкості вентилятора з різним статичним тиском
- дренажна труба
ODd25у всіх типорозмірах - труби холодоагенту від 9,52/15,88 мм (3/8″ / 5/8″) до 9,52/19,05 мм (3/8″ / 3/4″)
- міжблочні з’єднання 3 × 1,0 і 2 × 0,75 мм²
- суфікс
sу позначенні означає окреме виконання внутрішнього блока
Як підбирають
Потужність беруть із таблиці характеристик картки. Для канального блока головне — статичний тиск, бо саме він визначає, яку мережу повітроводів можна побудувати:
| Типорозмір | Статичний тиск (Hi), Па | Витрата Hi/Mi/Lo, м³/год | Шум Hi/Mi/Lo, дБ | Габарити Д × В × Г, мм |
|---|---|---|---|---|
| 12 | 60 | 624 / 485 / 400 | 40 / 36 / 32 | 700 × 210 × 635 |
| 18 | 60 | 816 / 546 / 498 | 43 / 37 / 36 | 920 × 210 × 635 |
| 24 | 80 | 1 260 / 808 / 674 | 45 / 40 / 38 | 920 × 270 × 635 |
| 36 | 80 | 1 848 / 1 103 / 874 | 48 / 40 / 37 | 1140 × 270 × 775 |
| 48 | 100 | 2 282 / 1 439 / 1 024 | 50 / 45 / 40 | 1200 × 300 × 865 |
| 60 | 120 | 2 295 / 1 442 / 1 025 | 47 / 40 / 38 | 1200 × 300 × 865 |
Дві важливі закономірності. Перша: типорозміри 48 і 60 мають однаковий корпус і майже однакову витрату — 2 282 і 2 295 м³/год. Але тиск у 60-го на 20 Па вищий, і при цьому він на 3 дБ тихіший. Для довгої мережі старший блок кращий за всіма показниками.
Друга: висота корпуса зростає ступенями — 210 мм у типорозмірів 12 і 18, 270 мм у 24 і 36, 300 мм у 48 і 60. Міжстельовий простір перевіряють за конкретною групою, а не за потужністю.
Що врахувати при монтажі
- мережу повітроводів рахують під фактичний тиск блока — запасу тут небагато
- ревізійний люк планують до зашивання стелі: потрібен доступ до фільтра й дренажу
- трифазні типорозміри 36–60 потребують окремої лінії живлення
- дренаж самопливний, ухил витримують від блока
- при роботі на обігрів у мінус рекомендують підігрів картера й піддона зовнішнього блока
Підігрів картера й піддона — не опція для галочки: без нього конденсат у піддоні зовнішнього блока замерзає, і машина йде в аварію саме тоді, коли обігрів потрібен найбільше.
