Категория: Офисные центры, Торговые центры и магазины
Размещение: г. Киев
Что было сделано

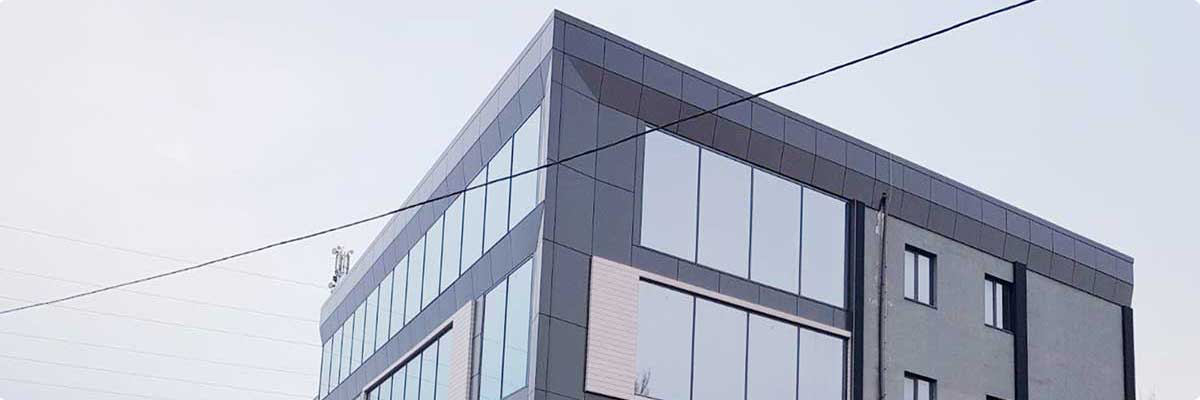

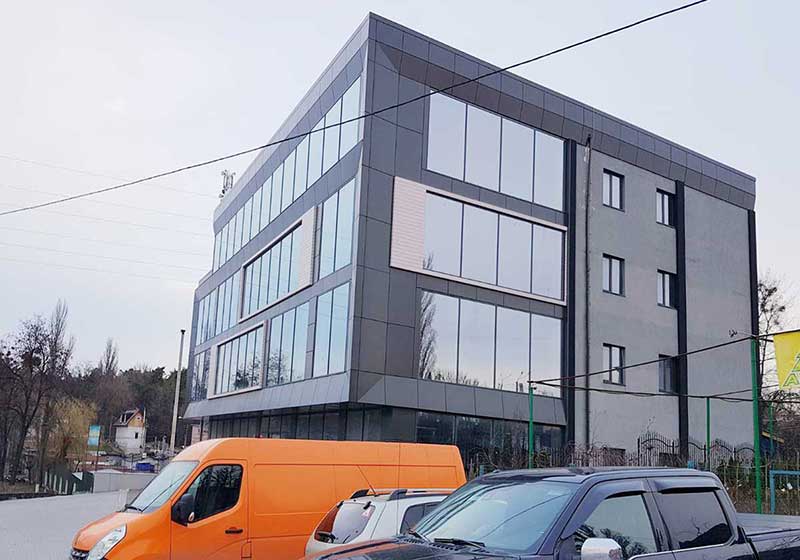

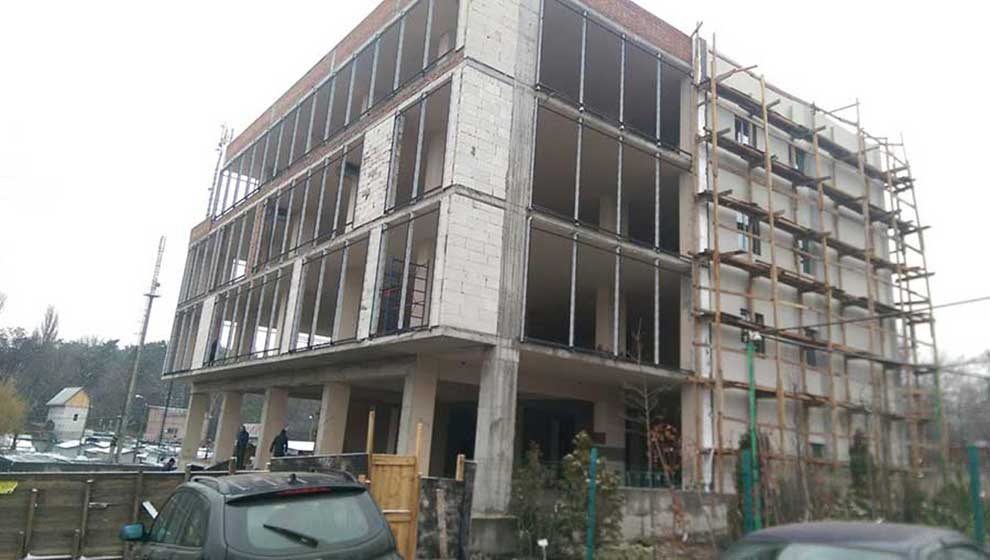

В 4-этажном офисном центре Элма (ELMA), который расположен по адресу Окружная, улица Победы 1, город Киев установлена система отопления, вентиляции и кондиционирования VRF – воздушный тепловой насос известного бренда Hitachi.
Наружные блоки работают совместно с внутренними канальными блоками и объединенной системой вентиляционных каналов. Также на каждом этаже установлено несколько приточно-вытяжных систем RODA, которые имеют высокоэффективный рекуператор из полистирола, позволяющий сохранить до 80% тепла.
Специалистами компании Термал было реализовано:
- проектирование системы;
- поставка основного оборудования;

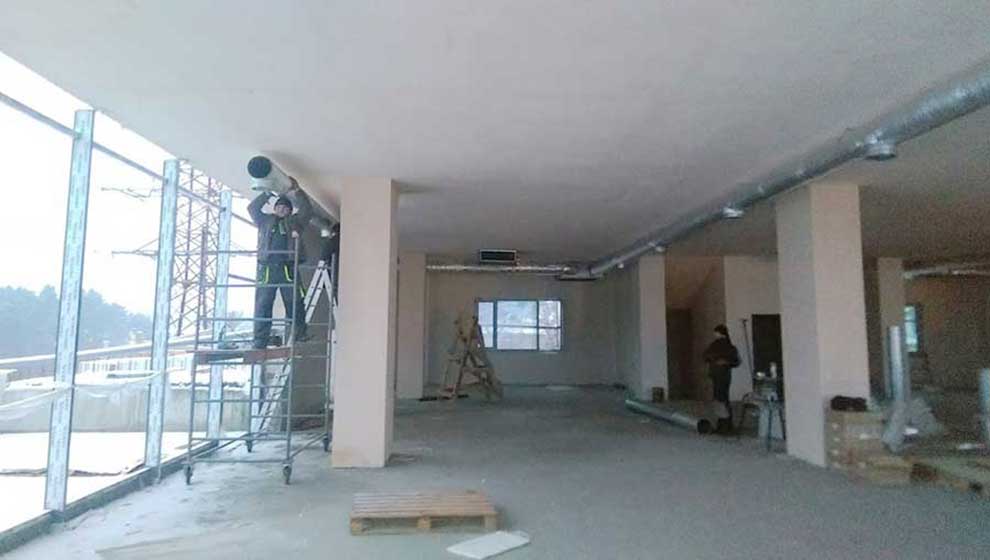

- монтаж;
- пуско-наладочные работы системы ОВиК.
Этапы работ
В первую очередь был проведен теплотехнический расчёт. Полученные данные использовались для подбора энергоэффективной и экономически выгодной системы микроклимата. И только потом, Заказчику было предложено несколько возможных вариантов.
После вычислений и на базе выбранного оборудования была разработана концепция с разводкой систем ОВиК.

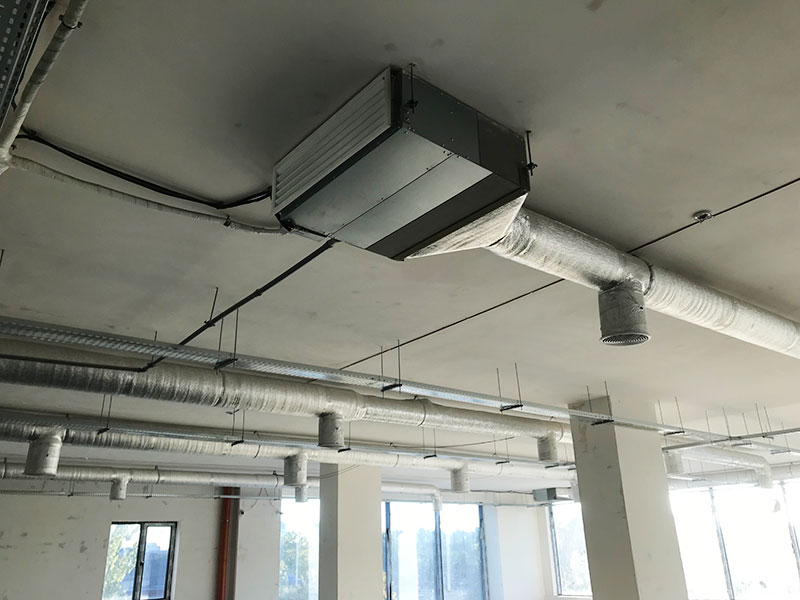

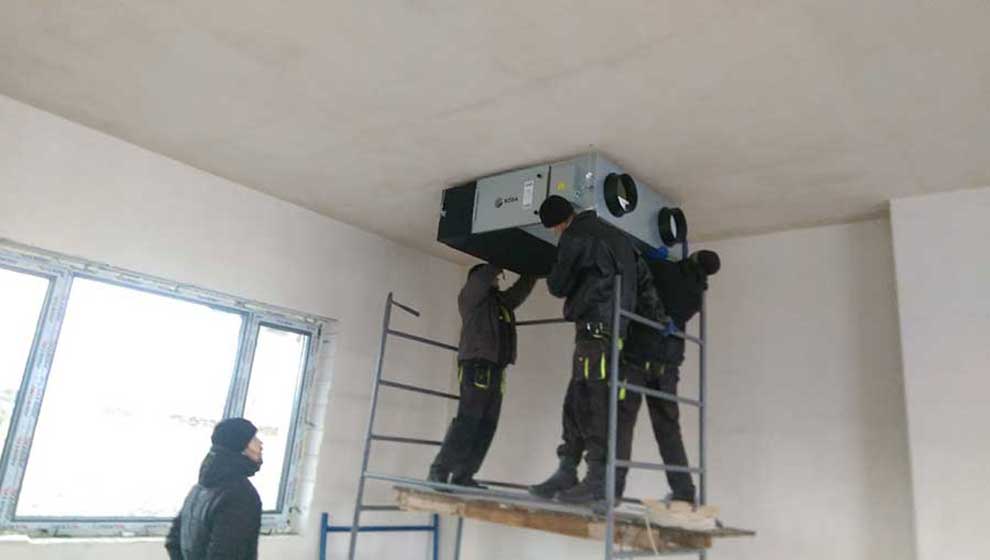

В помещениях офисного центра запроектирована приточно-вытяжная вентиляция с механическим побуждением. На каждом этаже смонтировано по две компактные подвесные установки RODA. Каждая установка укомплектована полистирольным пластинчатым рекуператором, который возвращает до 80% тепла.

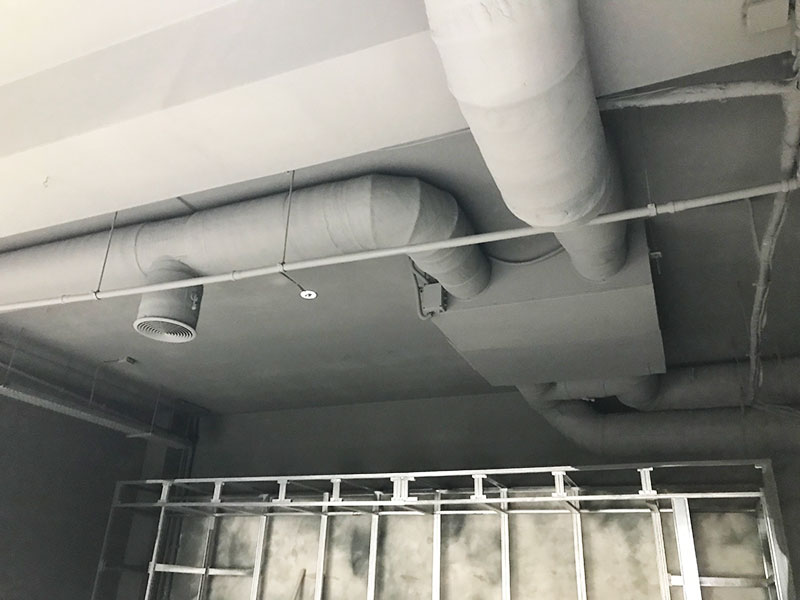

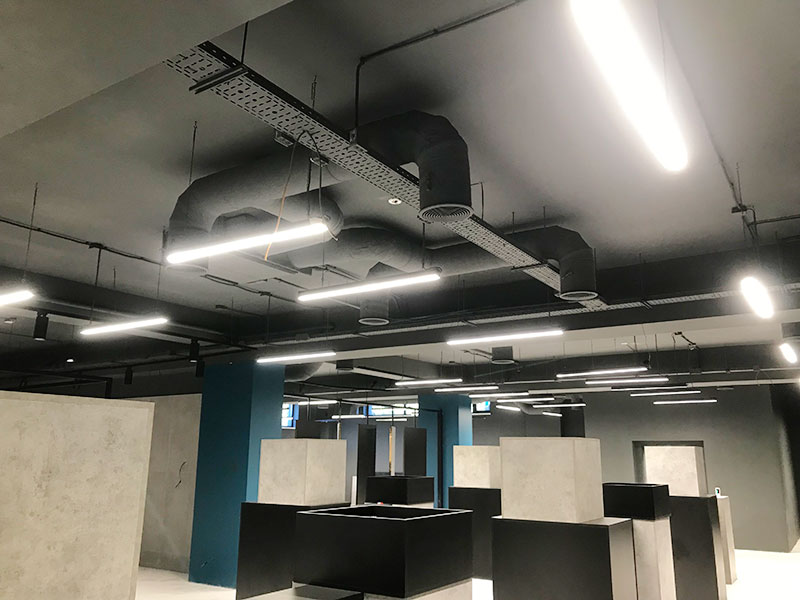

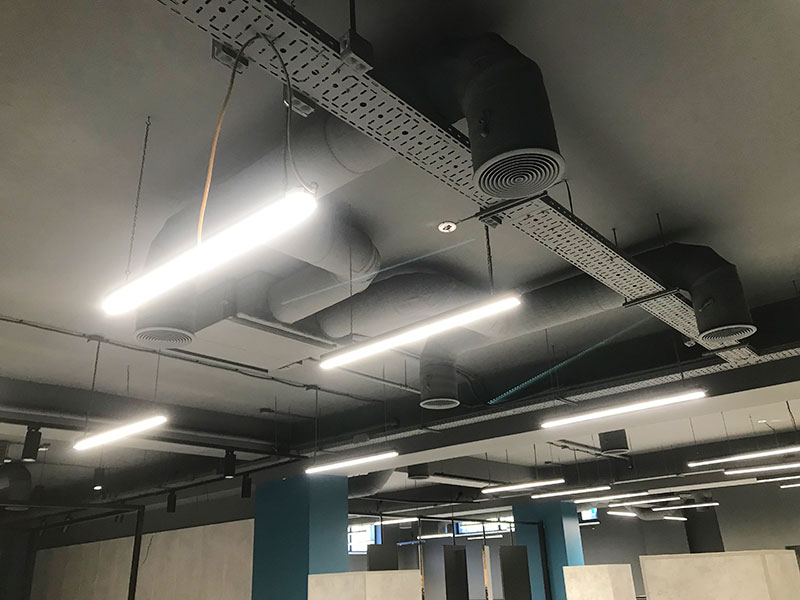

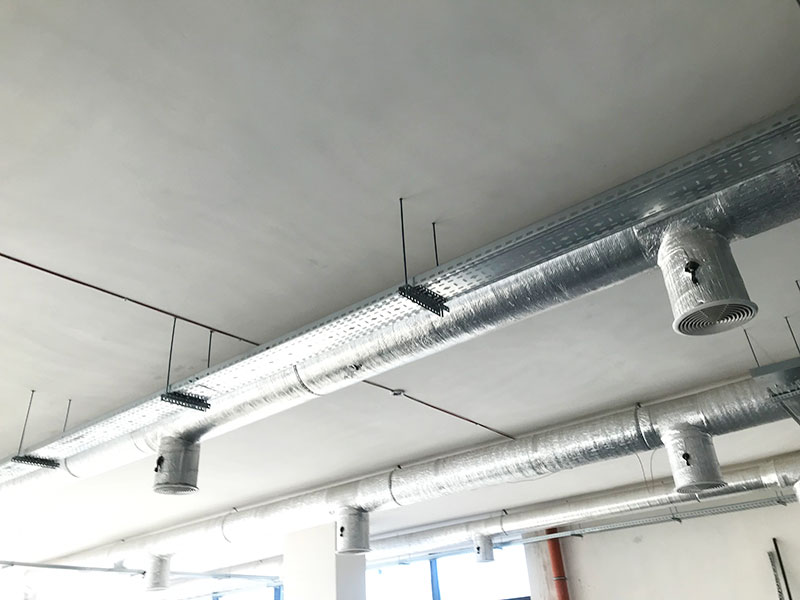

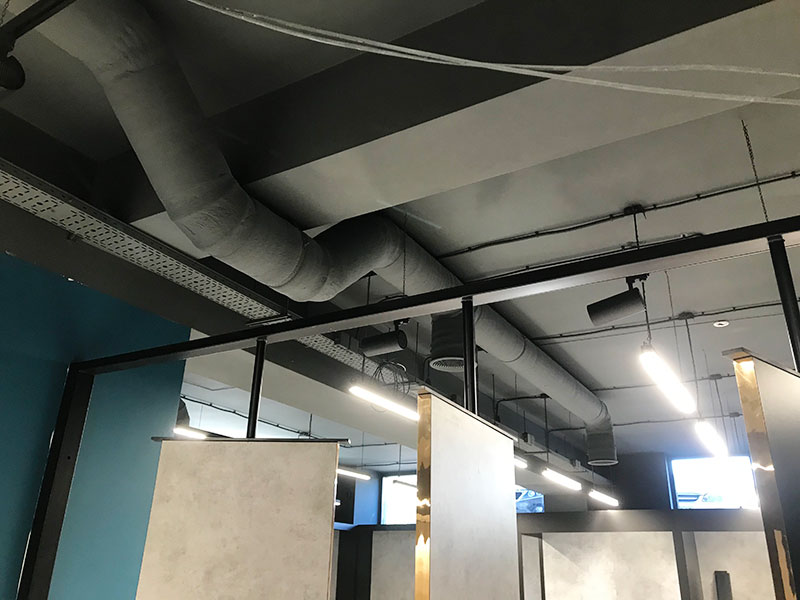

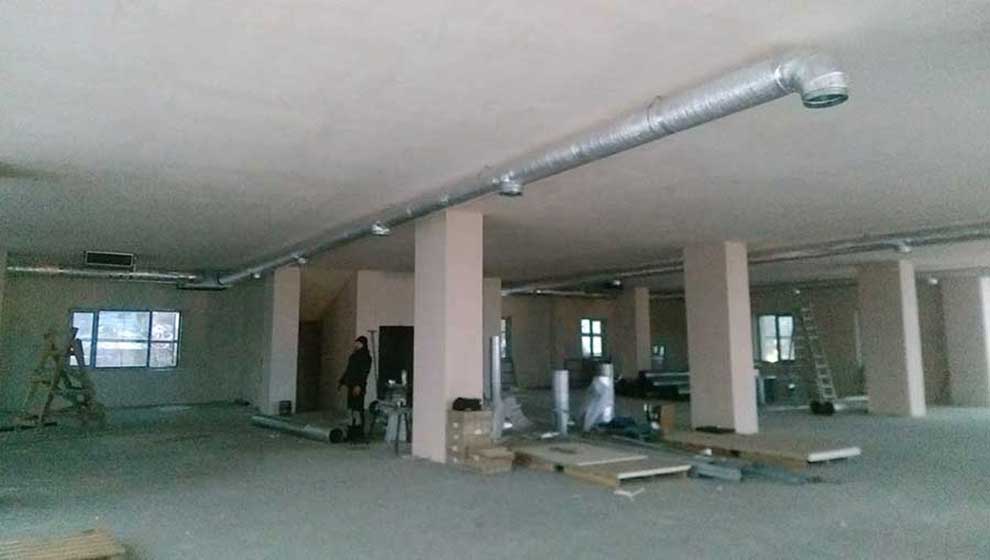

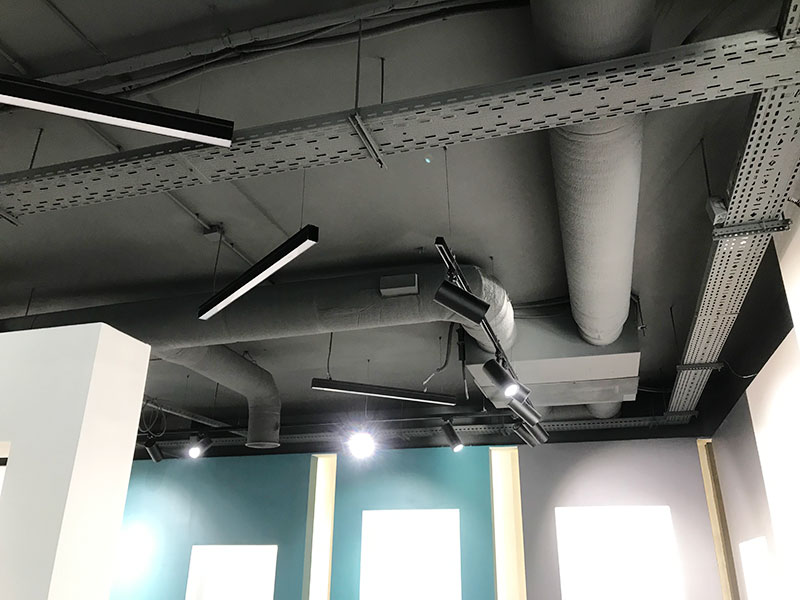

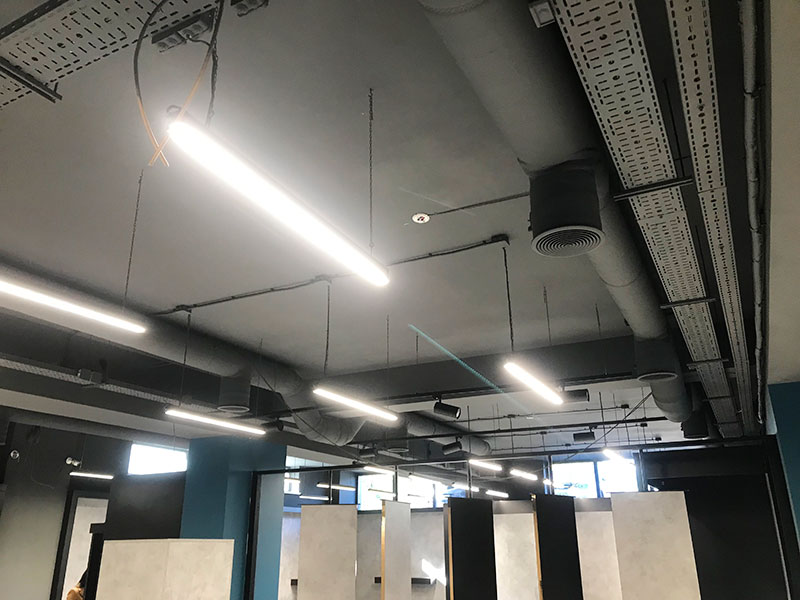

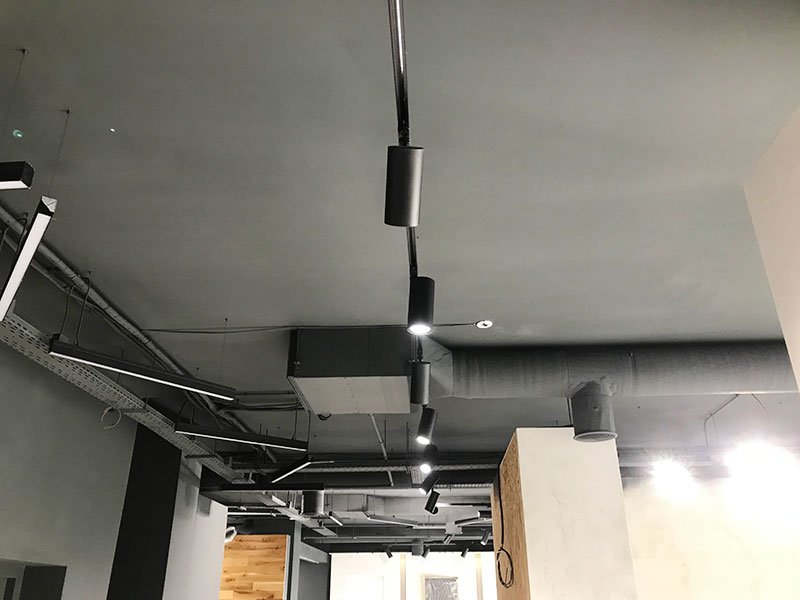

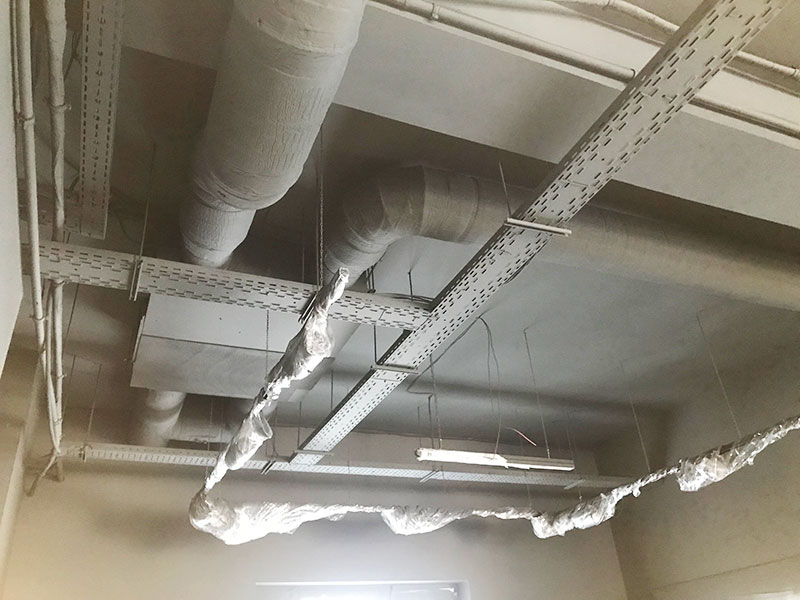

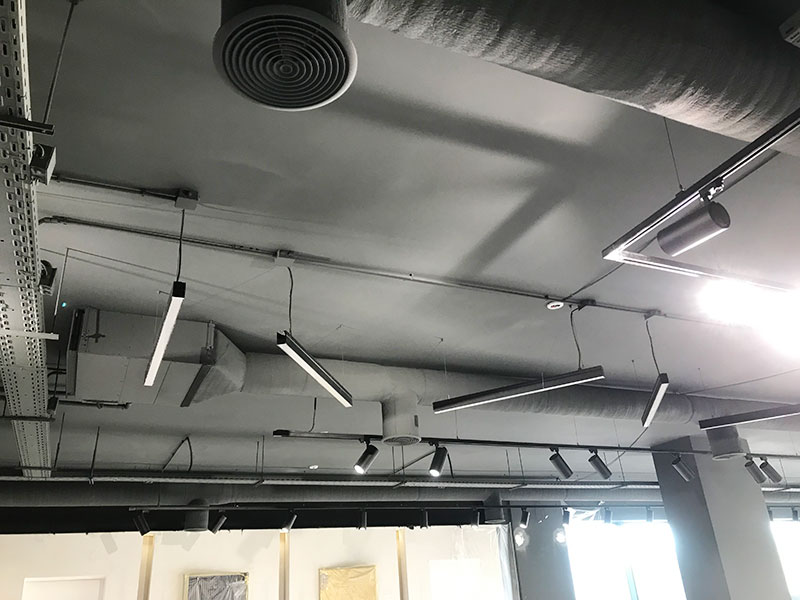

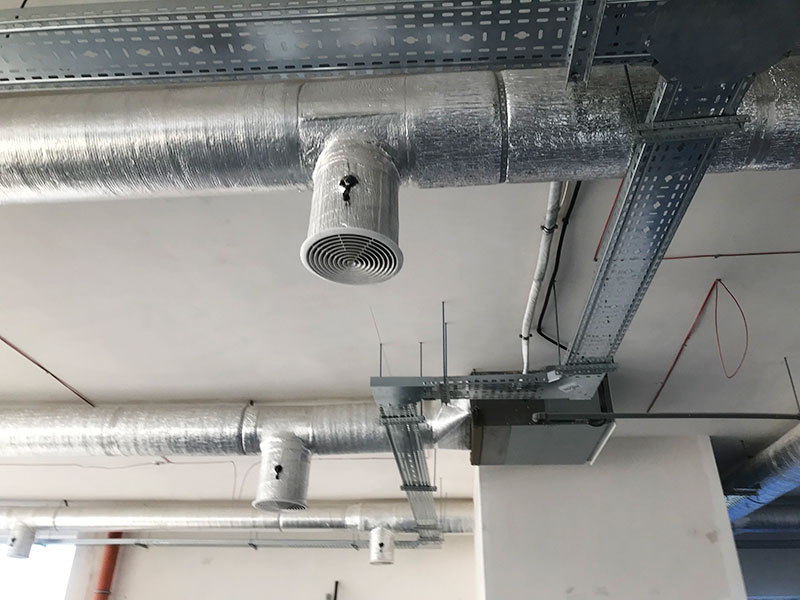

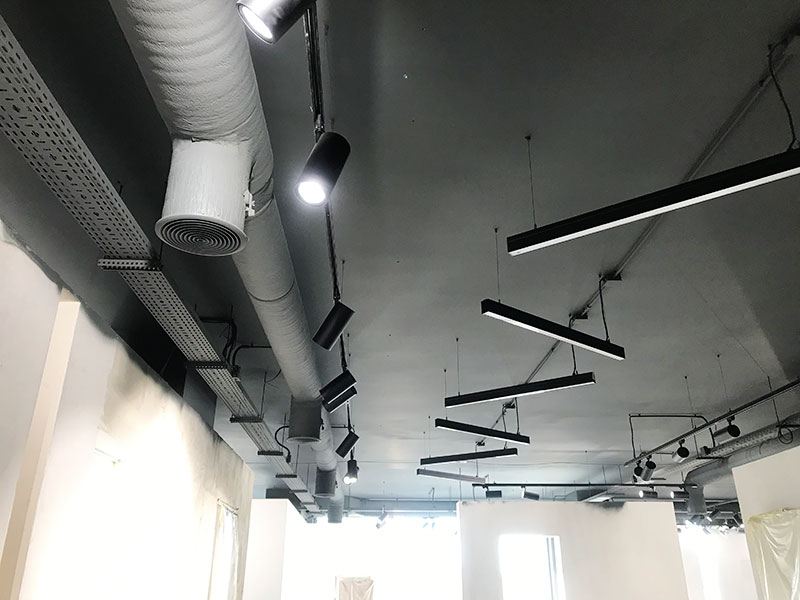

Для дополнительного подогрева приточного воздуха (недостающих 20%) установлен электрокалорифер. Система смонтирована открыто. Чтобы не портить эстетику помещений и для лучшей аэродинамики, вентиляционные каналы подобраны круглого типа, в каучуковой изоляции. В качестве воздухораспределителей используются ламелевые диффузоры.

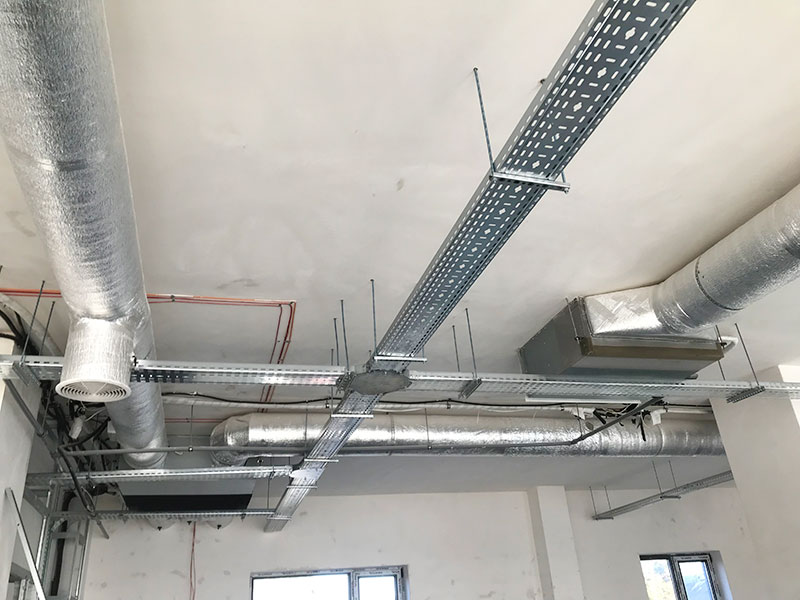

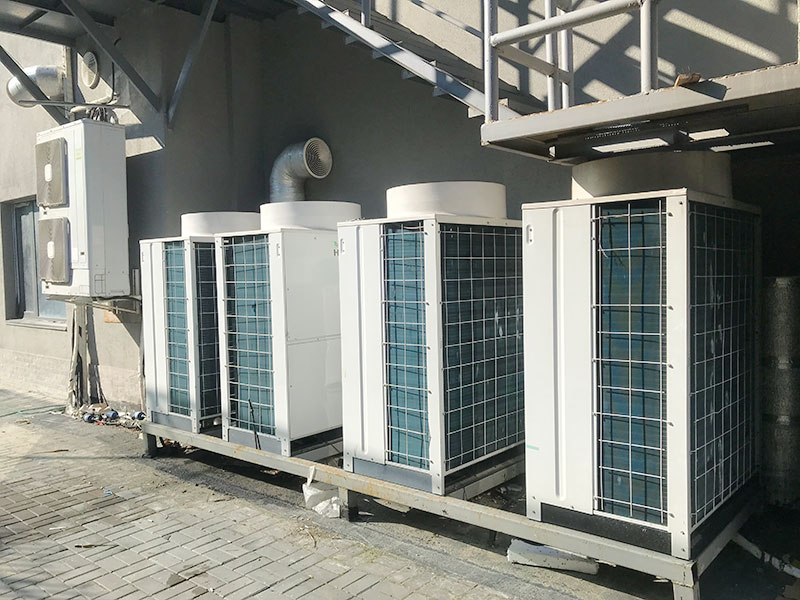

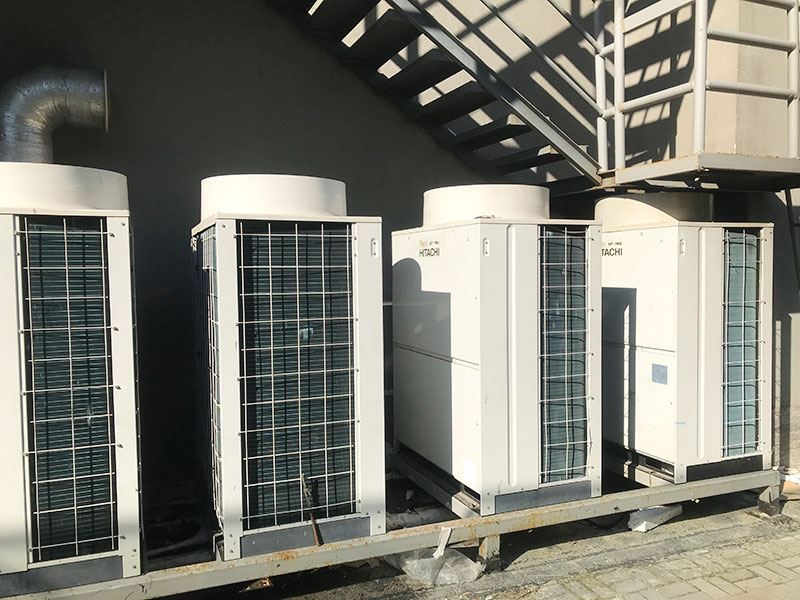

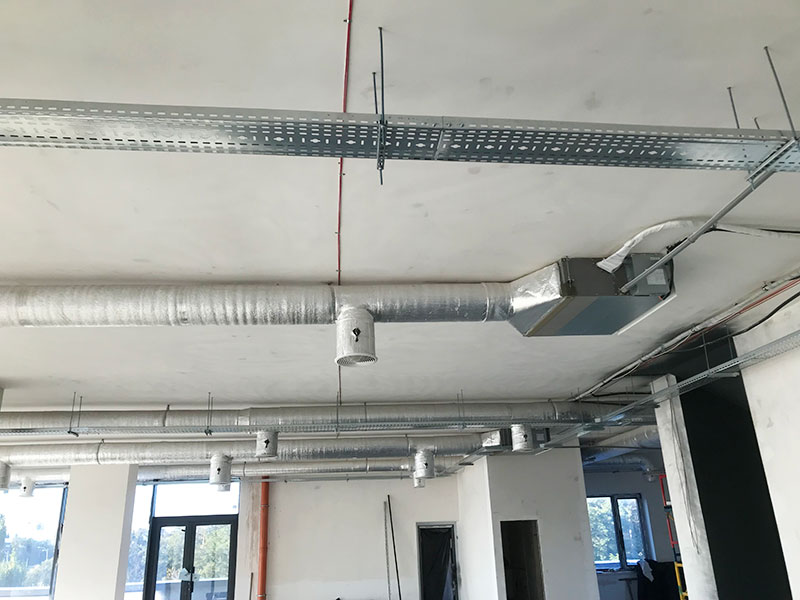

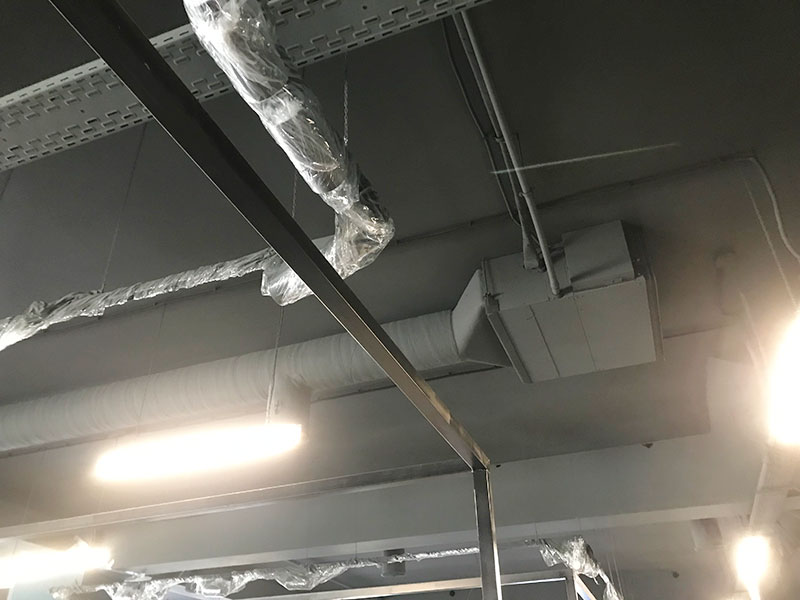

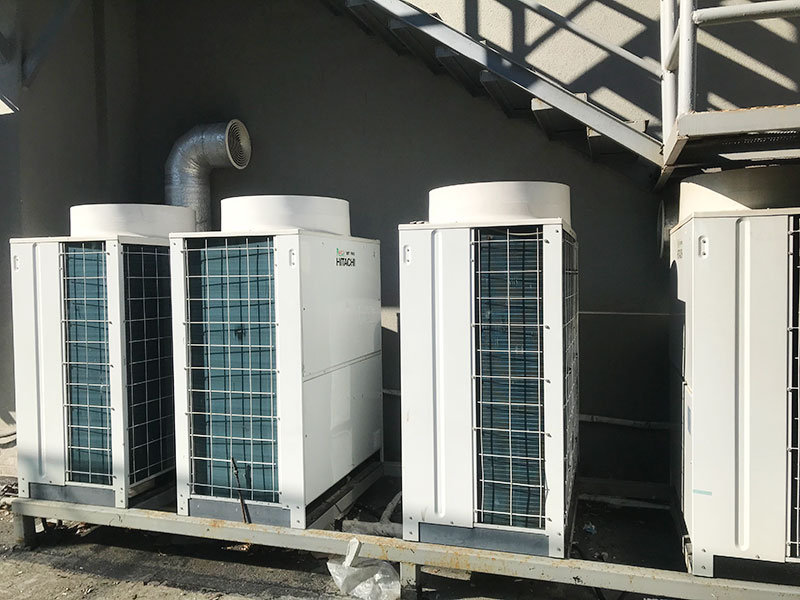

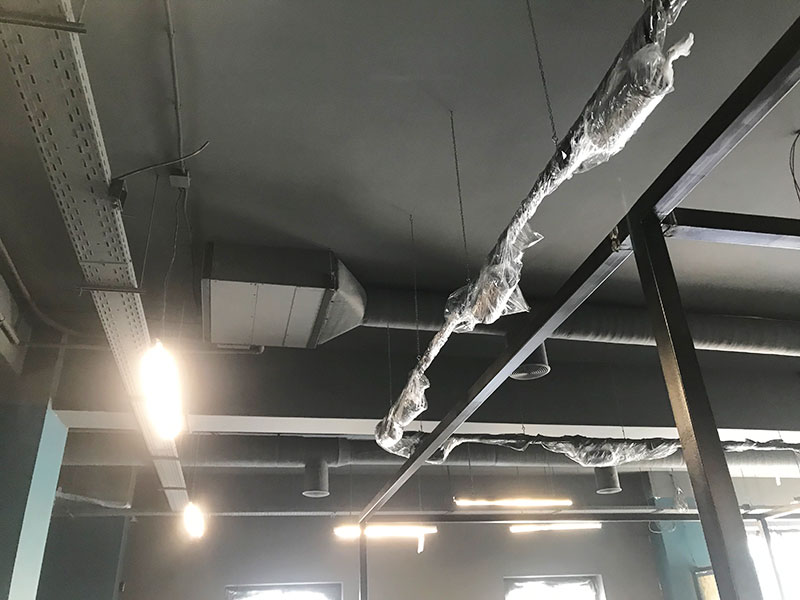

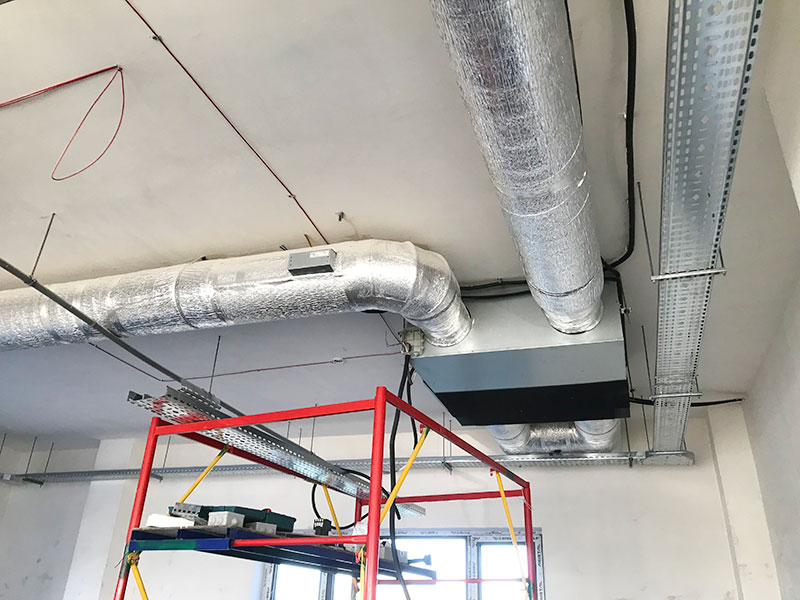

Охлаждение, а также нагрев воздуха осуществляется с помощью VRF-системы компании Hitachi. На каждый этаж подобрана автономная система с одним наружным блоком и несколькими внутренними. Доводчиками служат канальные средненапорные и высоконапорные кондиционеры, которые работают совместно вентиляцией. Воздух подаётся в помещения благодаря системе разветвленных круглых воздуховодов и диффузоров. В медной магистрали используется фреон R410А.
В зимний период года здание полностью отапливается воздушной системой – тепловым насосом Hitachi. В качестве резерва или на случай поломки наружных блоков, в системе вентиляции предусмотрены электрические нагреватели запасной мощности. Данных кондиционеров вполне достаточно, чтобы покрыть все тепловые потери здания.
Приточно-вытяжные установки RODA имеют встроенную автоматику и управляются отдельными пультами с приятным дизайном. Управление кондиционерами Hitachi также происходит с помощью проводных пультов.
Система запущена и сдана в эксплуатацию.
