Клиент: Auto Baza
Категория: Торговые центры и магазины
Размещение: Киевская обл., с. Гатне
Категория: Торговые центры и магазины
Размещение: Киевская обл., с. Гатне
Что было сделано

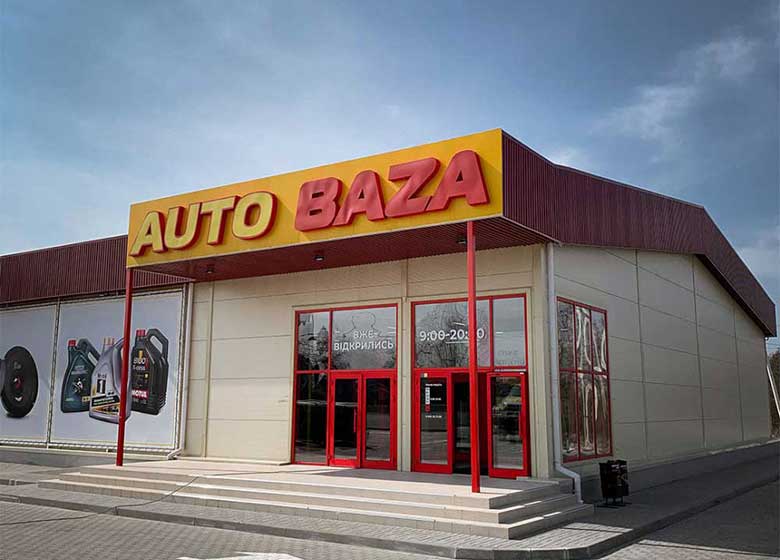

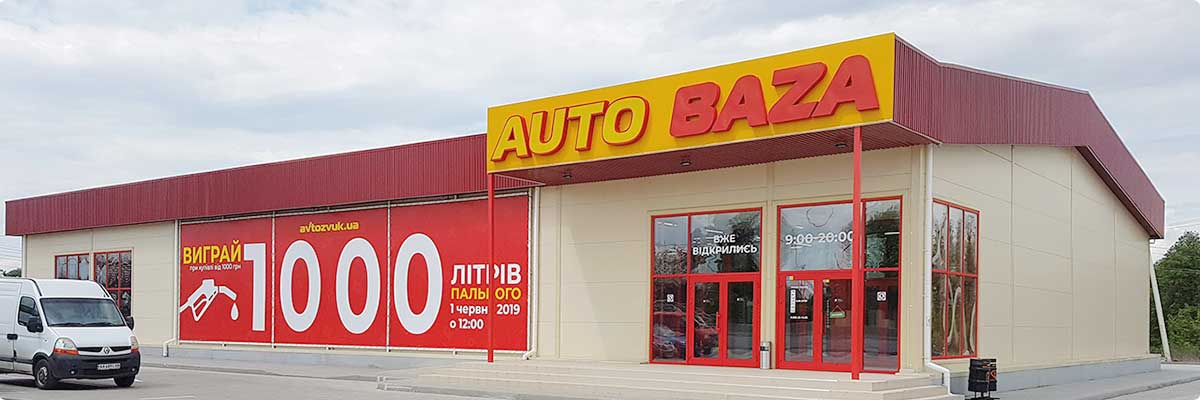

Выполнена задача отопления, вентиляции и кондиционирования отдельно стоящего здания по Одесской трассе в с. Гатне имея в распоряжении только 45 кВт электрической энергии.
Основной системой кондиционирования и вентиляции является VRF (воздушный тепловой насос) Hitachi. Наружные блоки работают с внутренними блоками кассетного и настенного типа.
Установлена приточно-вытяжная установка CrossStar с роторным высокоэффективным рекуператором (до 80% возврат тепла).
Выполнены проектные работы, поставка оборудования, монтажные работы, пуско-наладка системы ОВиК.
Этапы работ
Энергоаудит и проектные изыскания
Проведены инженерные изыскания и сделан расчёт для снижения затрат на электроэнергию. Разработан проект с использованием энергосберегающих технологий.
Проведены инженерные изыскания и сделан расчёт для снижения затрат на электроэнергию. Разработан проект с использованием энергосберегающих технологий.
Проектно-монтажные решения системы вентиляции
Поскольку объект изначально имел в доступе небольшое количество электроэнергии, во время проектирования была рассчитана энергосберегающая система ОВиК.
В качестве основного оборудования вентиляции задействована приточно-вытяжная установка Aerostar CrossStar, с роторным рекуператором с коэффициентом полезного действия до 80%. В комплекте установки также учтён охладитель-конденсатор с функцией отопления с помощью фреона.
Из-за особенностей конструкции здания (высота до потолка больше 4-х метров) была задействована технология, при которой вытяжные воздуховоды смонтированы у самого перекрытия, а приточные – немного ниже. Данное решение было принято на этапе проектирования для того, чтобы минимизировать теплопотери строения. В конкретном случае, более теплый воздух, который находится выше, забирается с помощью решеток и попадает на рекуператор, где нагревает приточный, а потом удаляется на улицу.
В качестве распределительных устройств используются вихревые диффузоры, которые формируют закрученную струю и позволяют воздушному потоку достичь нижней зоны склада.
Поскольку объект изначально имел в доступе небольшое количество электроэнергии, во время проектирования была рассчитана энергосберегающая система ОВиК.
В качестве основного оборудования вентиляции задействована приточно-вытяжная установка Aerostar CrossStar, с роторным рекуператором с коэффициентом полезного действия до 80%. В комплекте установки также учтён охладитель-конденсатор с функцией отопления с помощью фреона.
Из-за особенностей конструкции здания (высота до потолка больше 4-х метров) была задействована технология, при которой вытяжные воздуховоды смонтированы у самого перекрытия, а приточные – немного ниже. Данное решение было принято на этапе проектирования для того, чтобы минимизировать теплопотери строения. В конкретном случае, более теплый воздух, который находится выше, забирается с помощью решеток и попадает на рекуператор, где нагревает приточный, а потом удаляется на улицу.
В качестве распределительных устройств используются вихревые диффузоры, которые формируют закрученную струю и позволяют воздушному потоку достичь нижней зоны склада.
Проектно-монтажные решения системы отопления и кондиционирования

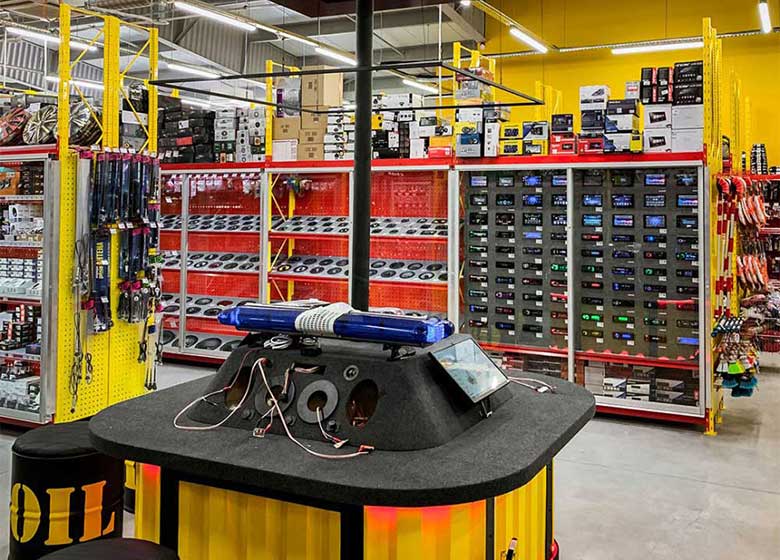

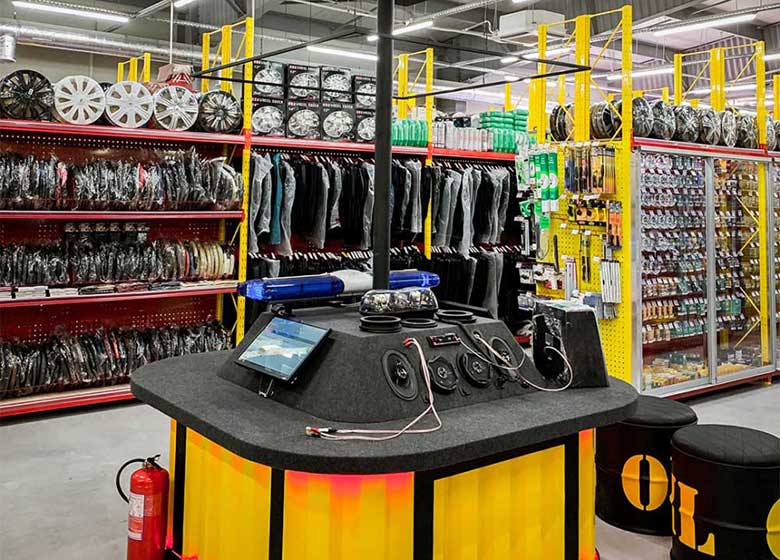

VRF-система Hitachi работает не только для кондиционирования и охлаждения воздуха в приточно-вытяжной установке, но и как автономная система отопления. Доводчиками служат кассетные кондиционеры, которые размещены по всей площади торгового зала, и настенные – в помещениях персонала.

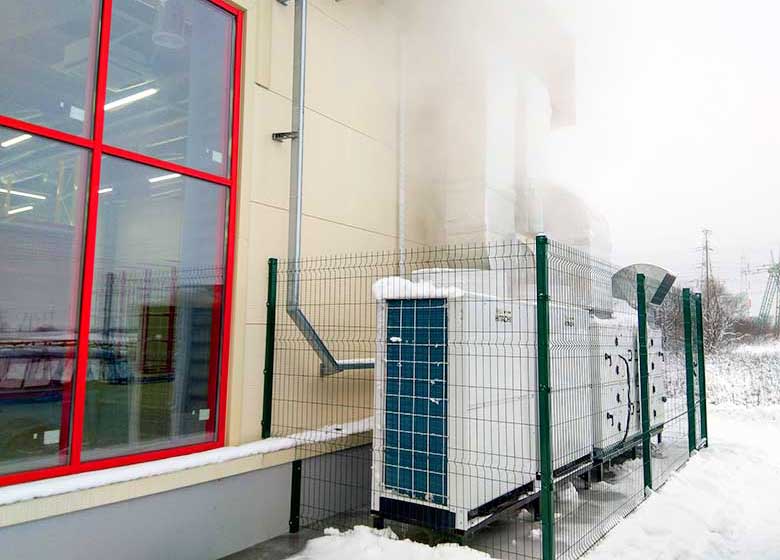

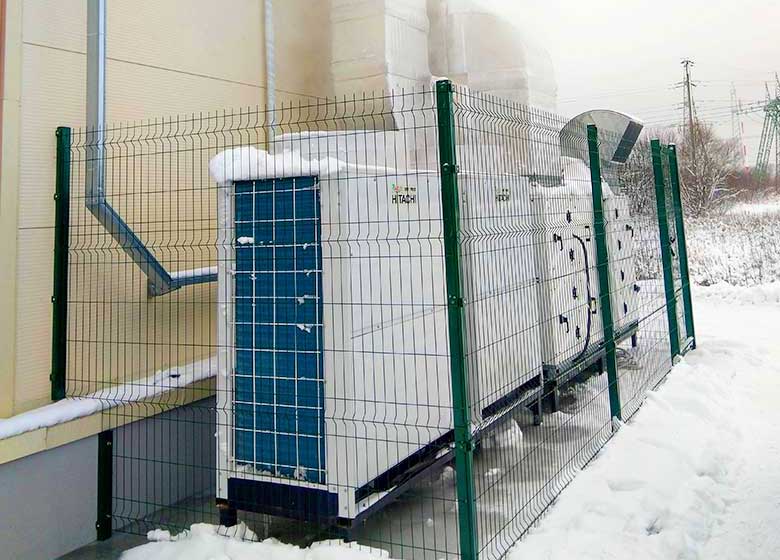

Данная система имеет функцию резервирования. Комбинация из двух наружных блоков экономит энергию, точно распределяя нагрузки. Кроме того, в случае аварии и выхода из строя одного из блоков, система не остановится. Широкий рабочий режим: от -20 °С до +43 °С; позволяет оборудованию работать круглогодично.
Наружные блоки включают функцию сдувания снега. При срабатывании датчика, вентилятор вращается быстрее, чтобы предотвратить налипание снега на лопасти.
VRF-система Hitachi работает не только для кондиционирования и охлаждения воздуха в приточно-вытяжной установке, но и как автономная система отопления. Доводчиками служат кассетные кондиционеры, которые размещены по всей площади торгового зала, и настенные – в помещениях персонала.
Данная система имеет функцию резервирования. Комбинация из двух наружных блоков экономит энергию, точно распределяя нагрузки. Кроме того, в случае аварии и выхода из строя одного из блоков, система не остановится. Широкий рабочий режим: от -20 °С до +43 °С; позволяет оборудованию работать круглогодично.
Наружные блоки включают функцию сдувания снега. При срабатывании датчика, вентилятор вращается быстрее, чтобы предотвратить налипание снега на лопасти.
Система автоматизации и диспетчеризации
Разработана индивидуальная система управления оборудованием ОВиК для контроля микроклимата в здании.
Разработана индивидуальная система управления оборудованием ОВиК для контроля микроклимата в здании.
Запуск и наладка системы
Проведены работы по наладке системы, запуску, продувке, регулировке и подготовке к работе. Объект сдан в эксплуатацию. Подготовлена исполнительная документация систем ОВиК
Проведены работы по наладке системы, запуску, продувке, регулировке и подготовке к работе. Объект сдан в эксплуатацию. Подготовлена исполнительная документация систем ОВиК
