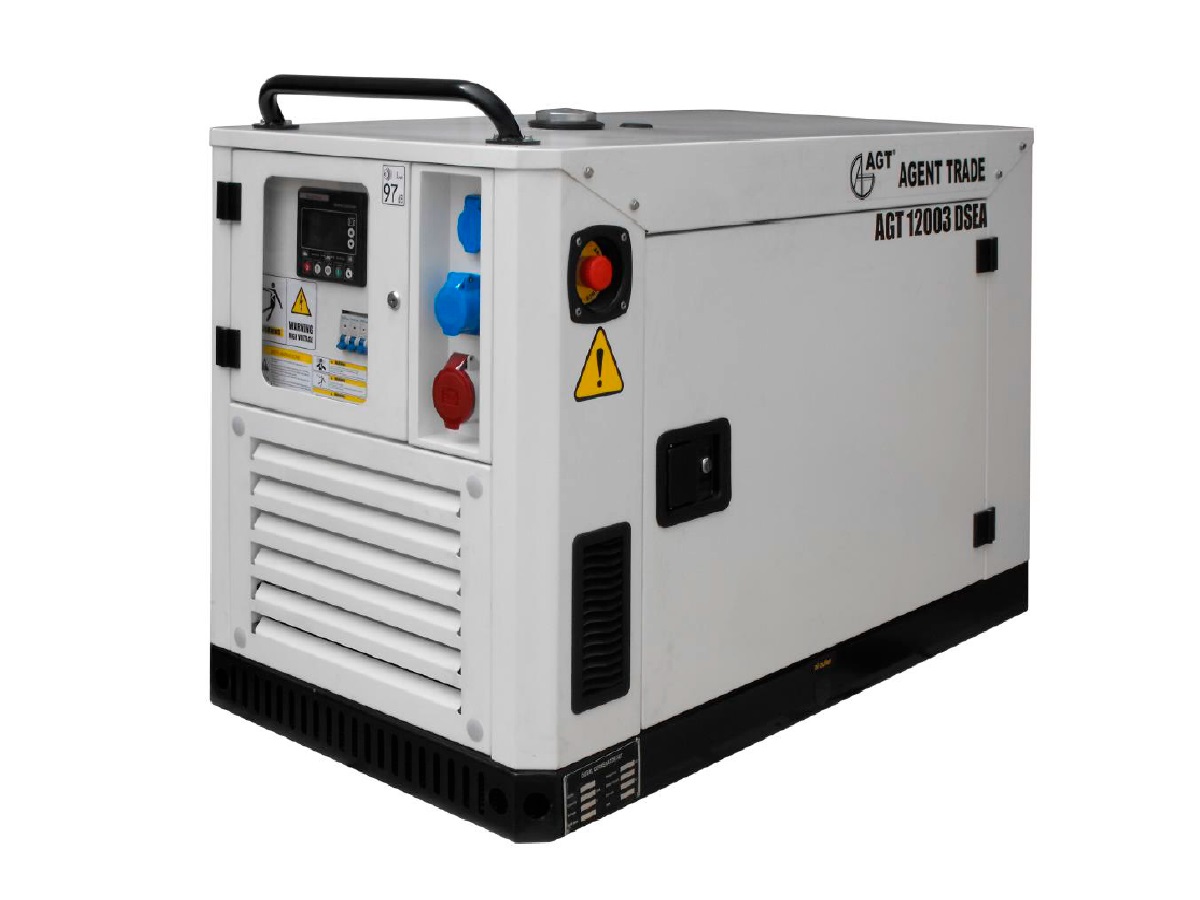

Основные характеристики AGT 12003 DSEA:
- Напряжение: 400 В/50 Гц
- Коэффициент мощности при 380 (cos: 0,8)
- Максимальная мощность: 9,6 кВт (12 кВА)
- Постоянная мощность: 8,0 кВт (10 кВА)
- Обороты двигателя: 3000 об/мин
- Двигатель: дизельный, 2-цилиндровый, жидкостное охлаждение
- Регулятор электронной скорости
- Мощность двигателя: 16 л.с. при 3000 об/мин
- Объем цилиндра: 794 см³
- Топливо: дизель
- Альтернатор: синхронный типа AVR со щетками
- Емкость бака: 25 л
- Автономность работы: 8,5 часа при загрузке 8 кВт (10 кВА)
- Пуск электрический
- Защита: IP 23
- Габаритные размеры: 1230 мм. 675 мм. 770 мм
- Масса: 280 кг
Стандартные функции:
- Пульт управления HGM420.
- Электронный регулятор скорости.
- Альтернатор AVR.
- Свечи накаливания.
- Электростартер, аккумулятор и зарядное устройство.
- Однофазная розетка Schuko 16А.
- Однофазная розетка CEE 16 A.
- Розетка трехфазная CEE 16 A
- Трехфазная и однофазная вилка CEE 16A.
- Защита от перегрузки, короткого замыкания, отсутствия давления масла, слишком высокой температуры.
- Дверца с защитным стеклом для панели управления и магнитотермических выключателей.
- Кнопка аварийной остановки.
Дополнительное оборудование:
- Панель автоматизации ATS22 – четырехполюсные контакторы 23A, 2-ступенчатое зарядное устройство 7,5A.
- Панель автоматизации ATS28Y – четырехполюсные моторизованные контакторы 32A, 2-ступенчатое зарядное устройство 7,5A.
Панель управления HGM 420
Контроллер HGM 420 содержит все функции, необходимые для управления генераторной установкой:
- Режим управления и защиты двигателя и генератора обеспечивает мониторинг и автоматическое отключение генератора при неисправности: низкое давление масла, высокая температура двигателя, низкий уровень топлива, выход из строя реле зарядки аккумулятора, низкая или высокая скорость, перегрузка генератора.
- Цифровые измерительные устройства отображаются на жидкокристаллическом экране 132×64 основных электрических величин на всех трех фазах (напряжение, ток, частота, мощность, напряжение аккумулятора, счетчик часов работы, уровень топлива) как для генератора, так и для сети.
- Мониторинг национальной сети (однофазной или трехфазной): если электрические параметры национальной сети превышают установленные ограничения, панель запускает генератор и дает команду автоматическое переключение нагрузки от сети к генератору с помощью моторизованных контакторов (дополнительно поставляются). Когда электрические параметры сети возвращаются к заданным пределам, пульт дает команду переключения нагрузки от генератора к сети и останавливает генератор.
Инструкция
Инструкция AGT 12003 DSEA
