Теплові насоси Viessmann Vitocal – гарантія якості і довголіття

Анатолій Клімович

Керівник проектів у Термал

ЗберегтиДодано до збережених0

Принцип роботи та основні характеристики опалювального обладнання Viessmann Vitocal
Теплові насоси Viessmann Vitocal “повітря-вода”
Спліт-системи “повітря-вода”
Теплові насоси Viessmann Vitocal “розсіл-вода”
Viessmann Vitocal для гарячого водопостачання
Насоси Viessmann для промисловості

Теплові насоси Viessmann Vitocal призначаються для ефективного опалення будинку, подачі гарячого водопостачання та кондиціонування.

Vitocal по виду теплоносія класифікується наступним чином:

Теплові насоси повітря-вода;
Теплові насоси розсіл-вода;
Спліт-теплові насоси;
Теплові насоси для подачі гарячого водопостачання;
Теплові насоси для промисловості.

Сферами застосування даних пристроїв можуть бути:

Житлові будинки;
Комерційні підприємства;
Індустрія.

Принцип роботи та основні характеристики опалювального обладнання Viessmann Vitocal

Принцип роботи опалювального обладнання Viessmann

Принцип роботи даних пристроїв полягає в використанні відновлюваної енергії від сонця, повітря, грунту або грунтових вод. Вибираючи саме тепловий насос, ви скорочуєте споживання викопного палива, економите цінні ресурси планети і мінімізуєте викиди вуглекислого газу.

Теплові насоси від німецького виробника Viessmann часто встановлюються в енергоефективних нових будинках, а також деякі моделі можна встановити при реконструкції старих будівель.

Устаткування цілком поєднується з уже існуючими опалювальними системами, що працюють на газу. Вже існуючі теплогенератори + тепловий насос слід підключати при пікових навантаженнях, коли вулична температура повітря опускається до критично низьких значень. Весь інший час тепловий насос цілком може забезпечити гаряче водопостачання і опалення.

За допомогою теплового насоса Viessmann ви отримуєте:

Економія витрат на електроенергію — Економію до 65% витрат на електроенергію;

Економічне опалення — Високоефективне і економічне опалення.

Також за допомогою теплового насоса можна високоефективно охолоджувати житлові будинки і комерційні підприємства в літній період.

Приклад системи на базі Viessmann Vitocal

Приклад системи опалення будинку Viessmann Vitocal — 1. Зовнішній блок теплового насоса.
2. Внутрішній блок теплового насоса.
3. Буферна ємність. 4. Бойлер ГВП.

Читайте також: Кращі теплові насоси “повітря-вода” на ринку України

Теплові насоси Viessmann Vitocal “повітря-вода”

Теплові насоси повітря-вода від світового виробника Viessmann – це високоефективне, енергозберігаюче і економічне устаткування, яке забезпечить максимальний затишок і комфорт у вашому будинку на довгі роки.

Обладнання даного типу працює за принципом холодильника, тільки навпаки. Насос забирає теплоту з навколишнього середовища і направляє її всередину теплообмінника.

Теплові насоси повітря-вода досить гнучкі в монтажі, їх з легкістю можна встановлювати як всередині приміщення, так і на вулиці.

Якщо розглядати обладнання в моноблочному виконанні, то дані насоси досить тихі в роботі, їх можна встановлювати безпосередньо біля будинку, дуже швидко вводяться в експлуатацію. Сервісному фахівцю необов’язково мати сертифікат по роботі з холодильними пристроями.

Тепловий насос повітря-вода

Приклад системи на базі Viessmann Vitocal "повітря-вода" — 1. Тепловий насос Viessmann Vitocal повітря-вода. 2. Водонагрівач.
3. Буферна ємність для гарячої води.

Відео: Теплові насоси Viessmann Vitocal повітря-вода

Джерело тепла - повітря

Тепловий насос Viessmann типу “повітря-вода” має ряд істотних переваг, що робить його покупку найбільш вигідною.

Дані пристрої мають абсолютно безкоштовне джерело тепла;
Обладнання оснащене каскадною функцією;
Для монтажу теплового насоса не потрібен офіційний дозвіл;
Viessmann цілком підходить для модернізації старої будівлі і нового будівництва.

Модельний ряд опалювального обладнання Vitocal повітря-вода:

Vitocal 350-A (10.6 – 18.5 кВт);
Vitocal 300-A (3-9 кВт);
Vitocal 200-A (7.5 кВт);
Vitocal 200-A, моноблок;
Vitocal 222-A, моноблок.

Тепловий насос Viessmann Vitocal 300-A

Viessmann Vitocal 300-A 3-9 кВт: Універсальність; Низький рівень шуму; Економічність; Висока енергоефективність; ...

Порівняти

Уточнюйте ціну

Купити

Тепловий насос Viessmann Vitocal 300-A

Viessmann Vitocal 300-A 7–8,5 кВт: Економічність; Висока енергоефективність; Екологічність; Зручне управління; ...

Порівняти

Уточнюйте ціну

Купити

Тепловий насос Viessmann Vitocal 300-A

Viessmann Vitocal 300-A 11,3-50 кВт: Висока ефективність; Низький рівень шуму; Каскадна установка; Зручне управління; ...

Порівняти

Уточнюйте ціну

Купити

Тепловий насос Viessmann Vitocal 350-A

Viessmann Vitocal 350-A 10,6-18,5 кВт: Універсальність; Низький рівень шуму; Економічність; Висока енергоефективність; ...

Порівняти

Уточнюйте ціну

Купити

Спліт-системи “повітря-вода”

Теплові насоси в вигляді спліт-систем складаються з внутрішнього і зовнішнього блоків. Устаткування працює зі зниженим шумовим навантаженням.

У зовнішньому блоці теплового насоса спліт-системи знаходяться ті елементи, які можуть викликати шум – це компресор, вентилятор і випарник.

У внутрішньому блоці, навпаки, розміщені ті елементи, які викликають мінімальний рівень шуму – це циркуляційний насос, а також пристрої безпеки, конденсатор і регулятори.

Теплові насоси "повітря-вода" Viessmann Vitocal (Спліт-системи)

Тепловий насос Viessmann у вигляді спліт-системи в роботі практично безшумний – це одна з головних переваг даного обладнання. Весь шум на низькій частоті, який є особливо неприємним для людини, перекладається на більш високу.

Дані пристрої можна встановлювати на таких об’єктах як:

приватні будинки;
готелі;
терасні будинки;
курорти та ін.

Читайте також: Теплові насоси повітря-вода Panasonic Aquarea – ідеальний варіант опалення

Тепловий насос повітря-вода (спліт-система)

Приклад системи на базі Viessmann Vitocal "повітря-вода" (спліт-система) — 1. Внутрішній блок. 2. Зовнішній блок.
3. Ємність для гарячої води.

Продуктивність і ефективність спліт-теплового насоса безпосередньо пов’язані з ретельним вибором і установкою. Удосконалена технологія, вбудована в теплові насоси, може забезпечити енергозберігаючі результати і комфорт в приміщенні на довгі роки. При виборі необхідно враховувати всі особливості вашого будинку, а також територію, на якій воно знаходиться. Також важливо пам’ятати, що певні моделі теплових насосів не підходять для модернізації старих будівель.

Внутрішній блок спліт-теплового насоса дуже схожий на побутовий настінний котел, його компактні розміри дозволяють здійснити монтаж в будь-якому доступному куточку приміщення.

Головними перевагами спліт-теплових насосів Viessmann Vitocal можна виділити:

Роботу як на високоефективний обігрів приміщення, так і на охолодження;
Високий рівень ККД;
Невеликі експлуатаційні витрати;
Рідкокристалічний дисплей управління;
Дистанційне керування за допомогою мобільного додатку.

Модельний ряд спліт-теплових насосів Vitocal:

Vitocal 100-S (4-16 кВт);
Vitocal 200-S (3-10.6 кВт);
Vitocal 222-S (3-10.6 кВт);
Vitocal 242-S (3-10.6 кВт).

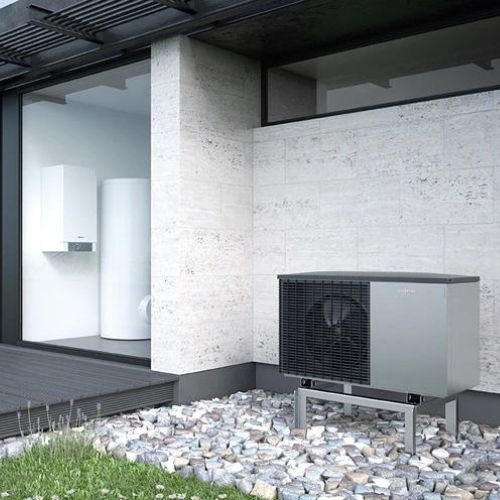

Тепловой насос Vitocal u0022воздух-водаu0022

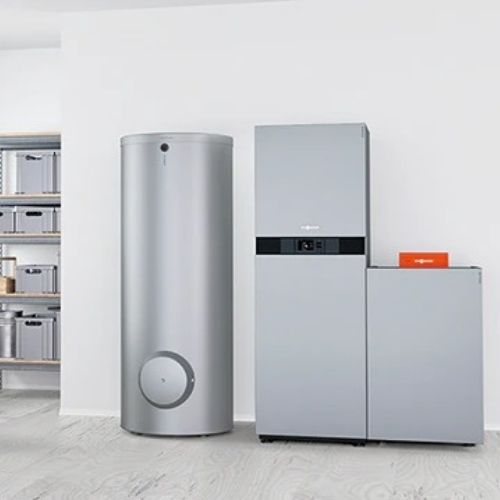

Тепловой насос Vitocal в интерьере комнаты

Тепловий насос Viessmann Vitocal 100-S

Viessmann Vitocal 100-S 4-16 кВт: Висока енергоефективність; Оптимальна продуктивність; Компактність; Дистанційне ...

Порівняти

Уточнюйте ціну

Купити

Тепловий насос Viessmann Vitocal 200-S

Viessmann Vitocal 200-S 3,8-11 кВт: Висока енергоефективність; Низький рівень шуму; Компактність; Оптимальна ...

Порівняти

Уточнюйте ціну

Купити

Тепловий насос Viessmann Vitocal 222-S

Viessmann Vitocal 222-S 3-10,6 кВт: Компактність; Висока енергоефективність; Універсальність; Багатофункціональність; ...

Порівняти

Уточнюйте ціну

Купити

Тепловий насос Viessmann Vitocal 242-S

Viessmann Vitocal 242-S 3-10,6 кВт: Висока ефективність; Економічність; Універсальність; Проста установка; ...

Порівняти

Уточнюйте ціну

Купити

Теплові насоси Viessmann Vitocal “розсіл-вода”

Земля – це, мабуть, найпотужніше джерело енергії. Грунт, на певній глибині має стабільну температуру в районі +10°C. Це означає, що, навіть якщо верхній шар землі промерзає, геотермальний тепловий насос все одно буде працювати злагоджено і ефективно.

Робота насоса Vitocal розсіл-вода практично нічим не відрізняється від принципу роботи іншого типу теплових насосів.

Теплові насоси Viessmann Vitocal "розсіл-вода"

Тепло, яке віднімається з грунту передається холодоагенту. Потім відбувається процес стиснення холодоагенту в компресорі. Отриману теплоту поглинає конденсатор і направляє в систему опалення.

Читайте також: Опалення приватних будинків з використанням теплових насосів Mitsubishi Electric Ecodan

Тепловий насос розсіл-вода

Приклад системи на базі Viessmann Vitocal "розсіл-вода" — 1. Тепловий насос Viessmann Vitocal розсіл-вода. 2. Водонагрівач.
3. Буферна ємність для гарячої води.

Є 2 способи отримання геотермальної енергії. Це можуть бути:

Колектори;
Грунтові зонди.

Колектори

Колектори прокладаються під землею на глибині 1-2 м у вигляді змійовика. Всередині трубної системи постійно циркулює незамерзаюча рідина, завдання якої поглинати теплову енергію і переносити до теплообмінника. Земляні колектори прокладаються біля самої поверхні, в той час як грунтові зонди повинні знаходитися в землі глибиною до 100 метрів. Асфальтувати або розташовувати будь-які об’єкти на тій ділянці, де знаходяться земляні колектори суворо заборонено.

Для встановлення колектора спеціальний дозвіл не вимагається. Варто узгодити проєкт з дозвільними органами, щоб з’ясувати його економічний ефект і можливість виконання в цілому.

Відео: Теплові насоси Viessmann Vitocal розсіл-вода. Колектори

Джерело тепла - земля

Грунтові зонди

Грунтові зонди вертикально або ж під певним кутом вставляються в землю. Всередині їх трубок протікає розсіл, який забирає теплоту на певній глибині (від 40 до 100 метрів) і передає її теплообміннику. Геотермальні зонди ефективний метод отримання тепла або холоду, оскільки підземна температура не може змінюватися. Зонди, які розташовуються на глибині понад 100 метрів вимагають спеціального дозволу у виключення контакту з підземними водами.

Власник будинку має заздалегідь узгодити всі подробиці про спеціальний дозвіл у відповідних органах, оскільки умови та вимоги можуть відрізнятися в залежності від місцевості.

Відео: Теплові насоси Viessmann Vitocal розсіл-вода. Грунтові зонди

Джерело тепла - земля

Модельний ряд опалювального обладнання Vitocal розсіл-вода:

Vitocal 300-G (4.3 – 5.3 кВт);
Vitocal 333-G (5.9 – 10.3 кВт);
Vitocal 350-G (7.5 – 84.6 кВт);
Vitocal 200-G (7.5 – 22.6 кВт);
Vitocal 222-G (6.1 – 10.0 кВт).

Тепловой насос рассол-вода Vitocal-300-G

Тепловой насос u0022рассол-водаu0022 в интерьере комнаты

Тепловой насос Vitocal-200 G u0022рассол-водаu0022

Тепловой насос Vitocal u0022рассол-водаu0022 в интерьере

З головних переваг теплових насосів Vitocal розсіл-вода можна виділити наступне:

Безкоштовне джерело тепла;
Високоефективну роботу;
Функцію охолодження “Natural Cooling”.

Viessmann Vitocal для гарячого водопостачання

Тепловий насос Viessmann Vitocal для ГВП

Тепловий насос для ГВП використовує теплову енергію навколишнього середовища. Насос складається тільки з одного блоку, в якому розміщуються всі важливі компоненти: компресор, бак запасу води для ГВП, випарник і конденсатор.

Також до теплового насосу для гарячого водопостачання можна підключити сонячний колектор, який в певних моделях може інтегруватися з сонячним теплообмінником.

Читайте також: Теплові насоси повітря-вода Hitachi Yutaki – опалення, охолодження та ГВП

Тепловий насос для гарячого водопостачання працює за принципом вилучення теплової енергії з навколишнього середовища і її передачі на випарник. Холодоагент, який знаходиться всередині випарника нагрівається навіть при дуже низьких температурах. Далі відбувається процес стиснення випаруваного холодоагенту, пара передається компресору. На останньому етапі холодоагент робить віддачу теплової енергії в бак запасу для гарячого водопостачання.

Тепловий насос для подачі гарячого водопостачання може працювати на зовнішньому, відпрацьованому або ж циркуляційному повітрі. Особливо ефективно дане обладнання працює в зв’язці з повітророзподільною системою або сонячною установкою.

Модельний ряд теплових насосів для ГВП Vitocal:

Vitocal 262-A.

Переваги теплових насосів для гарячого водопостачання Vitocal:

Джерело теплової енергії – безкоштовне;
Низькі шумові характеристики завдяки режиму “без звуку” Silent Mode;
Невисокі експлуатаційні витрати;
Тепловий насос нагріває питну воду до температури +70°С;
Можливий монтаж у відносно низьких приміщеннях (до 2 метрів).

Насоси Viessmann для промисловості

Viessmann виробляє високоефективні теплові насоси не тільки для побутового призначення, а й для промислового. Дані агрегати мають інноваційну льодоакумуляторну систему Vitofriocal.

Складається дана система з цистерни, в якій вбудовуються теплообмінники. Цистерна наповнюється водою і може бути закопана в будь-якому зручному для цього місці, на вільній, не асфальтованій території.

Читайте також: Багатофункціональні теплові насоси Hisense Multifunction

Сонячно-повітряний абсорбер встановлюється прямо на даху будівлі, збирає повітряну і сонячну теплову енергію і спрямовує її в цистерну. Льодоакумулятор також бере енергію тепла безпосередньо від землі.

У тому випадку, якщо теплової і повітряної енергії не вистачає для обігріву, насос візьме енергію з води в цистерні. Замерзлу всередині ємності воду також використовують для отримання теплової енергії. Вода, яка знаходиться в цистерні проходить постійний процес регенерації за допомогою теплової енергії від повітря і сонця і є невичерпним ресурсом.

Тепловий насос для промисловості

Тепловий насос Viessmann для промисловості — 1. Цифровий пристрій управління Vitotronik 200, тип WO1A.
2. Конденсатор.
3. Випарник. 4. Компресор Compliant Scroll.
5. Розширювальний клапан.

Система розумного управління тепловою енергією сама визначає, звідки взяти тепло: з льодоакумулятора або колектора, в залежності від пропонованих температур.

Модельний ряд теплових насосів для промисловості Vitocal:

Vitocal 200-G Pro (80-100 кВт);
Vitocal 300-G Pro (89-240 кВт);
Vitocal 300-W Pro (112-290 кВт);
Vitocal 350-G Pro (27-197 кВт).

Оскільки льодоакумуляторна система Vitofriocal практично ніяким чином не впливає на ґрунтові води, спеціального дозволу для її встановлення не потрібно.

Переваги льодоакумуляторної системи Vitofriocal:

Комбінація використання енергії тепла від сонячних променів, повітря і грунту;
Не потрібні спеціальні дозволи;
Невисокі експлуатаційні витрати;
Розумна система управління тепловою енергією;
Вбудований регулятор Vitotronic для простого і легкого управління тепловим насосом.

Питання та відповіді: Теплові насоси Viessmann Vitocal – гарантія якості і довголіття

Як працює тепловий насос/Звідки тепловий насос бере тепло?

Тепловий насос відбирає тепло з навколишнього середовища і переносить його в приміщення, витрачаючи при цьому електроенергію. Звідки воно береться взимку? Зовнішнє повітря, вода і земля отримують тепло від сонячних променів, також, як і влітку. Але це тепло є низькопотенційним, або іншими словами, «холодним» теплом, його температура недостатня для нормального функціонування людини. З точки зору науки тепло – це не зовсім те, що ми звикли уявляти, і навіть при -15 °С, воно існує, просто в менших кількостях ніж при +20 °С. Повна відсутність тепла можлива тільки при -273 °С, коли припиняється рух молекул і атомів.

Антифриз або холодоагент, проходячи через контур теплового насоса, при низькому тиску закипає і переходить з рідкого в газоподібний стан, при цьому забираючи низькопотенційне тепло з навколишнього середовища. Уже нагрітий до певної температури холодоагент нагріває воду в системі опалення, або іншими словами віддає тепло і перетворюється знову в рідину. Вода в свою чергу розподіляється по опалювальним приладам: низькотемпературним радіаторам і конвекторам, фанкойлам або до теплої підлоги. Тепловий насос може нагрівати воду до +55 °С.

Як тепловий насос заощаджує кошти?

Головною перевагою теплового насоса перед іншим обладнанням є висока ефективність: при використанні 1 кВт вони можуть видавати 3-7 кВт тепла, в залежності від коефіцієнта СОР. Якщо порівнювати електричний котел, то співвідношення споживаної і виданої потужностей становить 1: 1. З газовим котлом справи йдуть інакше. З 1 куб. м газу можна отримати приблизно 8 кВт тепла.

Візьмемо для порівняння тепловий насос з СОР = 4. Газовий котел витратить 1 куб. м палива і подасть 8 кВт тепла, і тепловий насос витратить 2 кВт електроенергії і подасть 8 кВт тепла. А тепер порівняємо витрати. Для побутових споживачів на період 1.10.2020 р ціна на газ за 1 куб. м – 6,5 грн., за 1 кВт електроенергії до 100 кВт споживання – 0,9 грн., вище 100 кВт – 1,68 грн. У підсумку, використовуючи різне устаткування, за 8 кВт ми заплатимо: від газового котла – 6,5 грн., від теплового насоса 1,8/3,36 грн., від електричного котла – 7,2/13,44 грн.

Яка середня окупність системи з тепловим насосом?

Окупність теплового насоса приблизно становить 2-5 років. Строк служби при регулярному обслуговуванні і постійній роботі – 15-20 років. Ми також можемо розрахувати точну окупність під Ваш об’єкт.

Якщо я хочу встановити в будинку тепловий насос, обов’язково купувати додатково котел?

Якщо встановити котел до теплового насосу, то перший буде працювати як резервне джерело тепла, якщо другий зламається. Але така схема не обов’язкова. Сучасні моделі теплових насосів можуть працювати на тепло при температурі -20 °С на вулиці без втрати ефективності; і до -28 °С – з меншою ефективністю, тобто тепловий насос буде споживати більше електроенергії. Також в комплекті вже йдуть електричні нагрівачі, які й служать в якості резерву.

Чи сушать теплові насоси повітря?

Так, як і будь-який інший опалювальний прилад. Чим вище температура, тим нижче відносна вологість, і по-іншому не буває. Закони фізики змінити не можна.

Розберемося для початку, що таке вологість. Грубо кажучи, це наявність води в повітрі. Параметр вологості строго залежить від температури. Коли вона знижується, молекули води стискаються і в повітрі утворюються краплі води. І навпаки. Якщо вранці на вулиці був туман, удень він пропадає, коли волога в повітрі випаровується через підвищення температури. Або, наприклад, восени, коли починається опалювальний сезон, якщо в квартирі не включають опалення, з’являється вогкість. Тільки в радіатори подають тепло, і відразу все нормалізується.

Що таке СОР і EER?

СОР – коефіцієнт продуктивності або коефіцієнт ефективності теплового насоса. Показує співвідношення виданої потужності обігріву і споживаної потужності. Наприклад, якщо СОР = 4, то це означає, що тепловий насос при споживанні 1 кВт електроенергії переносить 4 кВт тепла з навколишнього середовища в приміщення. Для різних зовнішніх температур один і той же тепловий насос має різні значення СОР. У характеристиках пишуть усереднені показники.

EER – коефіцієнт енергетичної ефективності. Схожий на СОР, тільки розраховується по холоду.
