Комплексне рішення ОВіК для складського приміщення
ЗберегтиДодано до збережених0
Енергоефективне та оптимальне рішення систем ОВіК для складського логістичного комплексу або ненавантаженого виробничого приміщення* з кондиціонуванням для секції близько 2000 м2.
Складське приміщення та логістичний комплекс, а також ненавантажені виробничі приміщення* – основа будь-якого успішного бізнесу. При проектуванні систем ОВіК завжди потрібно враховувати декілька важливих параметрів:
Повітрообмін. Потрібно точно розрахувати обсяг подачі свіжого повітря. Дотримуємося мінімальних вимог ДБН або технологічних вимог замовника відповідно до технічного завдання. Якщо припливного повітря багато – підвищені капітальні та експлуатаційні витрати.
Підтримка заданої температури. Точне позонне регулювання температури взимку і влітку безпосередньо впливає на збереження продукції та комфорт у складі.
Енергоефективність. Правильне технічне рішення за рахунок ефективних рекуператорів тепла, якісних теплових насосів можуть у десятки разів зменшити експлуатаційні витрати в порівнянні з класичними системами ОВіК. При цьому капітальні витрати можуть бути навіть нижчими за класичну систему ОВіК (проекти попередніх років).
Теплові завіси. Відсікання холодних потоків при відкритті воріт у момент завантаження-вивантаження може значно зберегти тепловий ресурс та збільшити комфорт для персоналу.
Модульність та масштабованість системи. Застосовуються технічні рішення поетапного введення систем в експлуатацію. Системи розбиваються за секціями. Тобто. у кожній секції своя система ОВіК, отже свій режим роботи, параметри роботи (повітрообмін, температура, вологість).
*- Мається на увазі виробничі приміщення без шкідливих викидів, виділень, високотемпературних процесів, які можна порівняти зі складськими приміщеннями. Такими можуть бути складальні, пакувальні лінії, …
Ми пропонуємо своїм клієнтам лише перевірені та енергоефективні рішення: обов’язково з рекуператором тепла в системі вентиляції (мінімум 75% повернення тепла) та система кондиціонування з тепловими насосами на опалення з гарантією роботи до -23 oС та нижче.
Енергоефективне та оптимальне рішення для складських приміщень це технічні рішення з високим ступенем рекуперації тепла, високі COP та SCOP для теплових насосів, при цьому відносно низька ціна обладнання та оптимізовані схеми монтажу.
Для енергоефективного та оптимального рішення для складських та логістичних будівель використовується промислове кліматичне обладнання високої якості від світових брендів Remak, Ruck, Frapol, Ross, Hitachi, Hisense, Aerostar, Galactica, Toshiba, Panasonic. Головне завдання такого рішення це отримати при максимальній енергоефективності максимальне співвідношення ціни/якості системи.
1
Основні технічні рішення ОВіК для складських та логістичних комплексів:
Встановлення високоефективних рекуператорів із поверненням тепла до 93%
Теплові насоси та ККБ на обігрів складу, догрівання вентиляційного повітря з значенням SECOP до 6
Теплові насоси та ККБ влітку працюють на охолодження приміщення та припливного повітря з максимальним значенням SEER
Високоефективні вентилятори з низьким енергоспоживанням
Теплові завіси з високою аеродинамічною ефективністю
Система автоматизації та диспетчеризації систем ОВіК для інтелектуального автономного або віддаленого керування
2
Переваги енергоефективного та оптимального рішення для складських та логістичних комплексів:
Значне зменшення встановленої електричної потужності системи
Дуже низькі експлуатаційні витрати (в 3-4 рази нижчі від класичних рішень)
Низькі капітальні витрати
Повна відмова від центрального теплопостачання та газопостачання
Не потрібно будувати окремі приміщення для топкових та вентиляційних камер
Позонне регулювання температури, повітрообміну, вологості за секціями (блоками) складу
Відсутність води в системі та висока безпека в екстрених ситуаціях
Можливість введення системи в експлуатацію почергово
3
Кондиціонування + економічне опалення тепловим насосом
Переваги:
7.7Наша оцінка

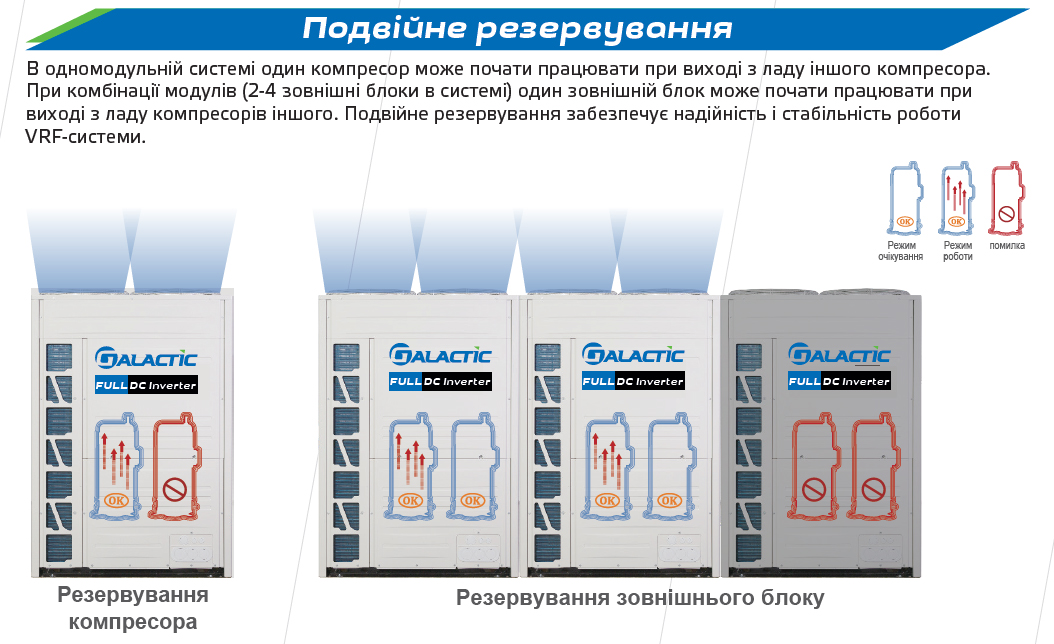

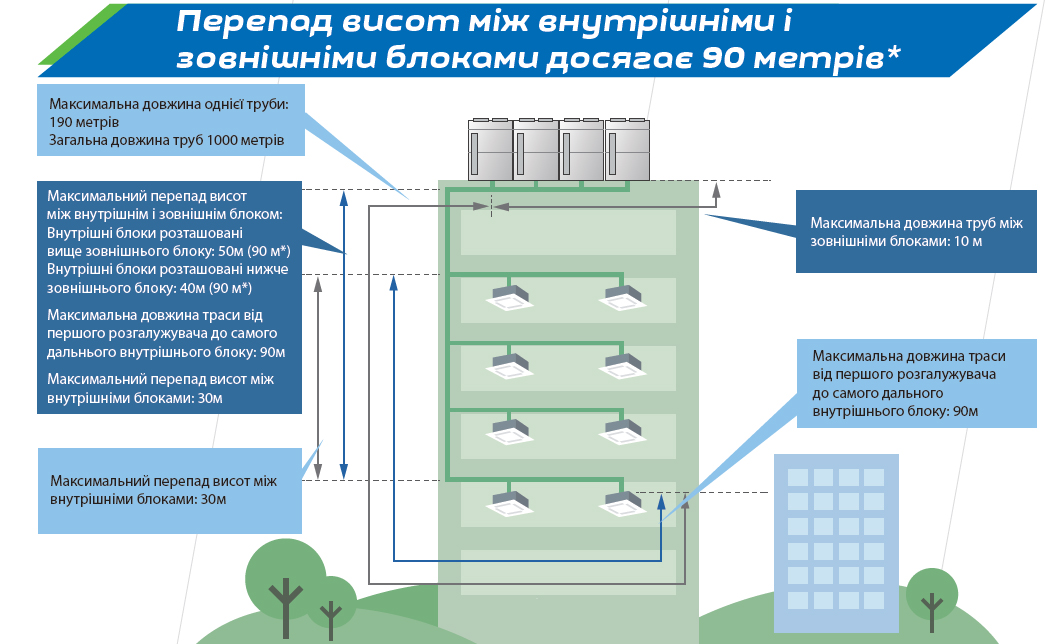

Тепловий насос повітря-повітря Galactic від Hitachi
Система кондиціонування та тепловий насос повітря-повітря Galactic від Hitachi має високий сезонні коефіцієнти ефективності – SECOP (середньо сезонний коефіцієнт перетворення електроенергії в тепло) досягає значення 6. Це означає, що з 1кВт електроенергії ми отримаємо 6 кВт тепла. На сьогодні це найекономічніше опалення доступне на ринку. Також у Galactic від Hitachi має високі коефіцієнти і в режимі охолодження.
У режимі обігріву: Розширений робочий діапазон дозволяє системі працювати на обігрів, навіть коли зовнішня температура опускається до -25 °С та нижче. Використовуючи провідний пульт дистанційного керування, можна запрограмувати температуру всередині приміщення від 16 °С до 30 °С.
4
Вентиляція
Кардинальний спосіб підвищення комфорту, забезпеченням санітарних норм, економії енергії у складському чи логістичному комплексі є встановлення системи припливно-витяжної вентиляції. Вентиляційна установка забезпечують подачу свіжого повітря в приміщення, його фільтрацію та видалення забрудненого повітря на вулицю, рекуперацію (повернення) від 93% тепла взимку та до 50% холоду влітку.
Встановлюються припливно-витяжні установки з енергоефективними пластинчастими рекуператорами тепла (в-ва Чехія), з коефіцієнтом корисної дії до 93%, з вентиляторами Ruck (в-ва Німеччина), конденсатор-випарник фреоновий (для роботи з ККБ / тепловим насосом), резервний електрокалорифер, фільтрами. Установка комплектується повним комплектом автоматики, з регуляторами обертів вентиляторів та готова до підключення до системи диспетчеризації будівлі.
Оптимальним місцем установки припливно-витяжних машин та всіх повітроводів буде у стельовому просторі (можливо у просторі між фермами покрівлі) над стелажами.
Подача свіжого повітря здійснюється між стелажами за допомогою вихрових регульованих дифузорів (висота установки до 12 метрів) або спрямованих сопел Лаваля (висота установки до 30 метрів).
Витяжку відпрацьованого повітря краще організувати у верхній частині складу, де накопичується тепліше повітря, яке піде на обробку в рекуператор і віддасть майже все своє тепло свіжому повітрі. У такий спосіб вирішується і проблема дестратифікації (перемішування) повітря у високих приміщеннях без додаткових капітальних витрат.
Подача свіжого повітря здійснюється між стелажами за допомогою вихрових регульованих дифузорів (висота установки до 12 метрів) або спрямованих сопел Лаваля (висота установки до 30 метрів).
Витяжку відпрацьованого повітря краще організувати у верхній частині складу, де накопичується тепліше повітря, яке піде на обробку в рекуператор і віддасть майже все своє тепло свіжому повітрі. У такий спосіб вирішується і проблема дестратифікації (перемішування) повітря у високих приміщеннях без додаткових капітальних витрат.
Переваги:
9.2Наша оцінка
Припливно-витяжня установка з енергоефективними пластинчастими рекуператорами тепла
5
Зволоження повітря
Важливою складовою комфорту та дотримання технологічних норм зберігання є вологість повітря. Вирішення проблеми для складських приміщень пропонує нам компанії Carel та Hygromatic – лідер систем зволоження у світі.
Канальний зволожувач повітря Carel humiSonic або Hygromatic підключається та працює спільно з припливно-витяжною вентиляційною установкою та канальним кондиціонером. Встановлюється у безпосередній близькості до ПВ установки або кондиціонера та синхронно працює з ними. Має свій пульт управління, де користувач задає бажану вологість у приміщенні. До зволожувача необхідно підвести очищену воду та каналізацію. Далі його робота відбуватиметься в автоматичному режимі.
Переваги:
8.5Наша оцінка
Канальний зволожувач повітря Carell humiSonic
6

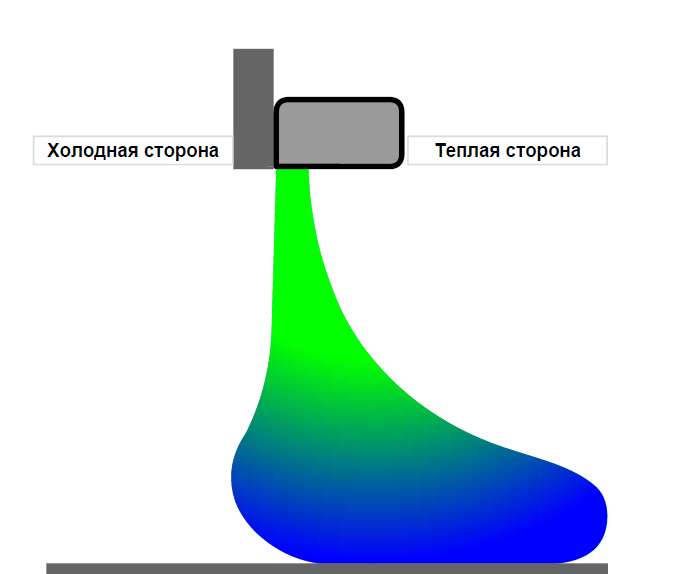

Промислові теплові завіси для складів
Застосовуються в складах, ангарах, виробничих і інших приміщеннях, де є вхідні ворота. Повітряні завіси призначені для захисту відкритих прорізів воріт від попадання холодного повітря з вулиці. Завіси встановлюються збоку або над вхідними воротами. Це значно зменшує витрати тепла взимку і холоду літом в процесі завантаження і розвантаження товарів.

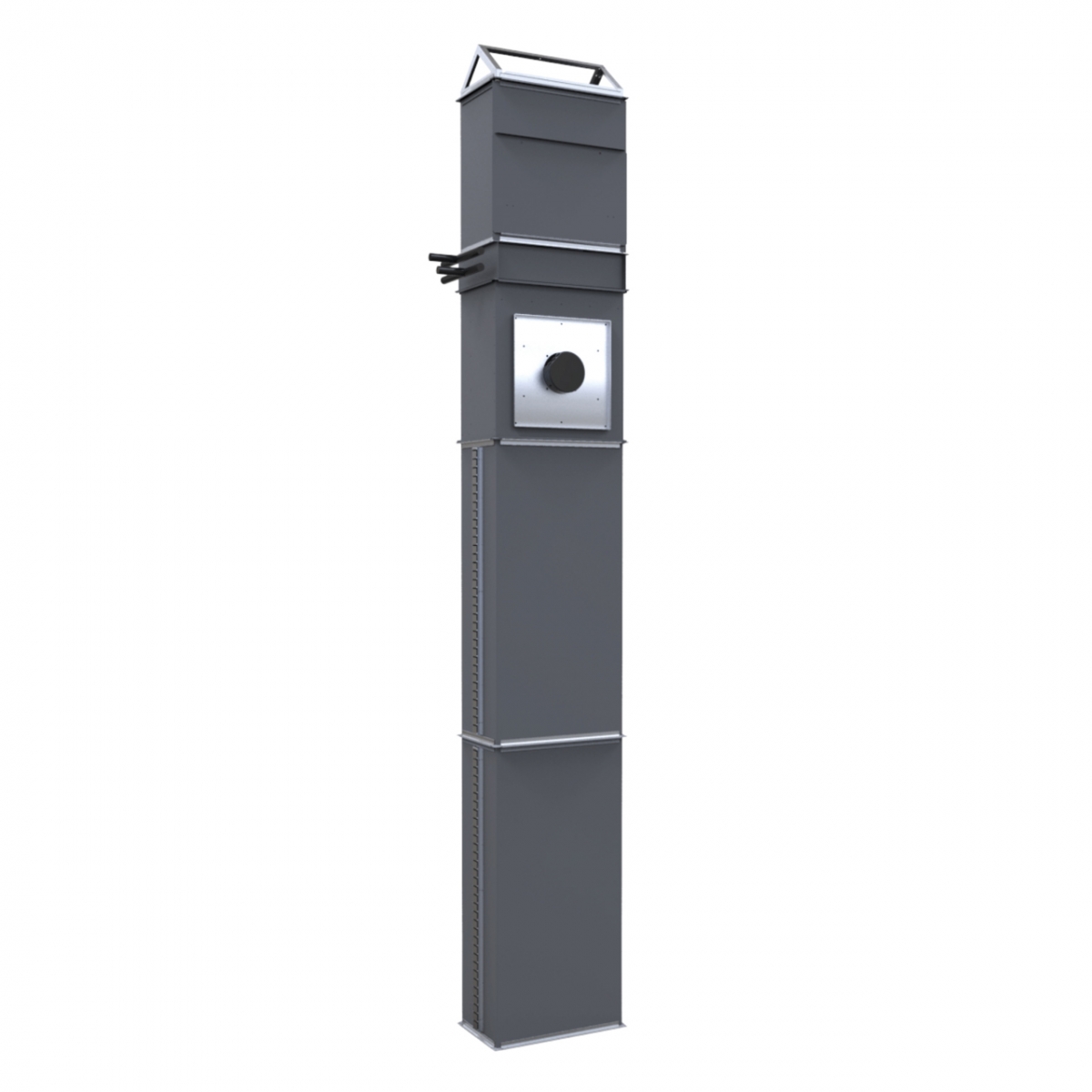

Канальні завіси можуть виконувати функцію дестратифікатора повітря. Забір повітря завіси можна організувати з верхньої точки будівлі ( в районі конька ) і подати тепле тепло перегріте в зону воріт без додаткового нагріву. Таке технічне рішення підвищує ефективність систем опалення на великих промислових та громадських об’єктах, не дозволяючи теплому повітрі накопичуватись у верхній частині приміщень.
Переваги:
7
Техніко-комерційна пропозиція на реалізацію системи ОВіК для складського логістичного комплексу – секція площею близько 2000 м2
1
Система вентиляції на 7000 м3/год на базі канальних установок
| Назва | Од. | Кіл-ть |
|---|---|---|
| Припливно-витяжна установка з витратою повітря до 7000 м3/год, тиском – 600Па, вентилятори Ruck (в-во Німеччина), енергоефективний пластинчатий рекуператор Remak HRZ з поверненням тепла до 92%. (в-во Чехія), фреоновий випарник/охолоджувач, резервний електрокалорифер 15 кВт, фільтр G4, повітряний клапан, гнучкі вставки | шт. | 1 |
| Комплект автоматики на базі контролера + дротовий зовнішній пульт. З частотними регуляторами | шт. | 1 |
| Змішувальна камера з сервоприводами ( для роботи на рециркуляцію : опаленн і кондиціонування приміщення без вентиляції) | шт. | 1 |
| Шумоглушник 1000х500 L=1,2 м | шт. | 2 |
| Дифузор вихровий з поворотними лопатками, виробництва Tecnoelettra, (Італія) DGV500 | шт. | 4 |
| Дифузор ПДК 600х600 | шт. | 6 |
| Пленум-бокси для дифузорів | шт. | 10 |
| Дросель клапан Ø250 | шт. | 10 |
| Зовнішня решітка | шт. | 2 |
| Повітропроводи зі сталі товщ. 0,7мм | м2 | 110 |
| Фасонні вироби зі сталі товщ. 0,7мм | м2 | 40 |
| Ізоляція з фольгованим покриттям, Пенофол 10 мм | м2 | 90 |
| Труба дренажна та фасонні частини | м | 28 |
| Монтаж припливно-витяжної установки | посл. | 1 |
| Монтаж повітропроводів і фасонних частин | м2 | 150 |
| Монтаж решіток на висоті вище 6 м | шт. | 12 |
| Пуско-налагоджувальні роботи | посл | 1 |
| Витратні матеріали (шпилька, стрічка алл., дюбель, профіль, кронштейни … ) | компл. | 1 |
| Проектні роботи системи вентиляції | посл. | 1 |
| Ціна | За запитом |
2
Система тепло-/холодопостачання. Теплові насоси ККБ
| Назва | Од. | Кіл-ть |
|---|---|---|

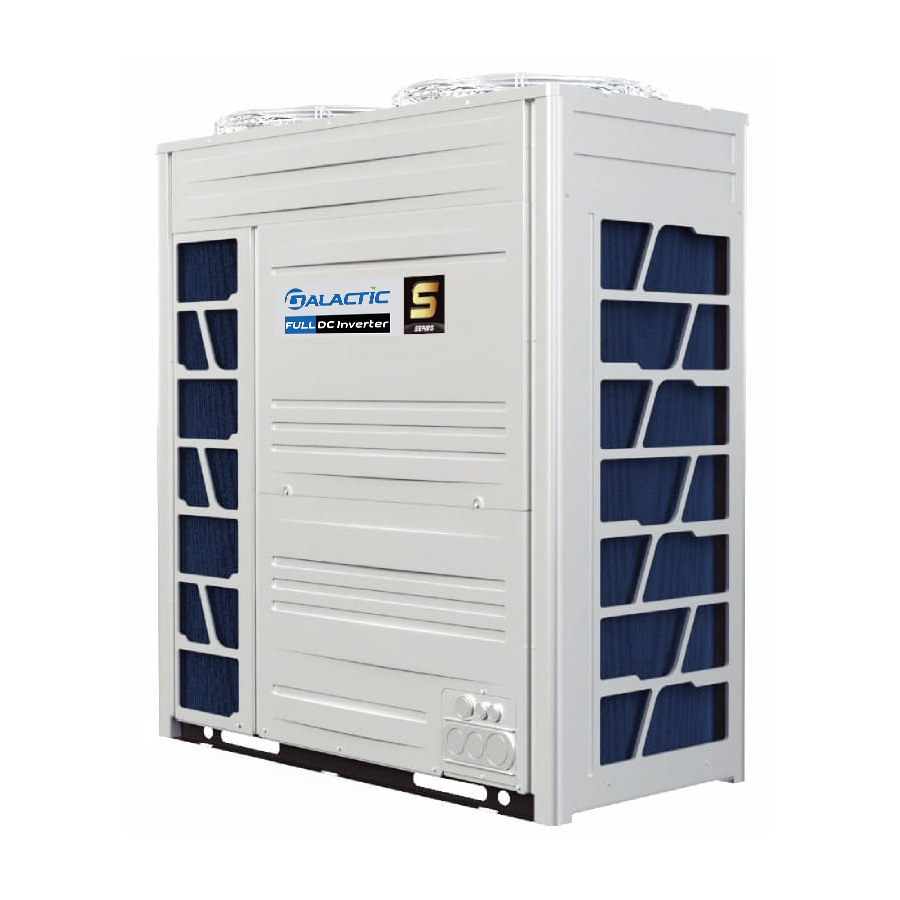

| Зовнішній блок VRF-системи кондиціонування Hitachi Galactic GUC-114Z-SH (Холодопродуктивність 33 кВт, Теплопродуктивність 35 кВт) | шт. | 1 |
| Блок керування GZX-20.0AEC | шт. | 1 |
| Пульт керування HCWA10NEGQ | шт. | 1 |
| Фреонопровід мідний ізольований | м | 14 |
| Фасонні вироби для фреонопроводу | компл. | 1 |
| Монтаж зовнішнього блоку | шт. | 1 |
| Монтаж мідних фреонопроводів | м | 14 |
| Пусконалагоджувальні роботи | посл. | 1 |
| Витратні матеріали (монтажний профіль, шпилька, ал. стрічка, анкер, дюбель та ін) | компл. | 1 |
| Ціна | За запитом |
3
Система промислової теплової завіси
| Назва | Од. | Кіл-ть |
|---|---|---|
| Промислова теплова завіса WallStar SAC: – Щілина 3 м – Касетний фільтр, плісований синтетичний/металевий – G4 (ISO Coarse 70% ) – Електронагрівач 27 кВт – Продуктивність до 4500 м3/год – Комплект автоматики з усіма захистами і плавним регулювання калорифера. |
шт. | 1 |
| Фасонні вироби оцинк. зі сталі, товщ. 0,7 мм | м2 | 2 |
| Монтаж теплової завіси з автоматикою | шт. | 1 |
| Витратні матеріали (кронштейн, монтажний профіль, шпилька, ал. стрічка, анкер, дюбель та ін) | компл. | 1 |
| Ціна | За запитом |
Кожен складський, логістичний комплекс, виробничі приміщення унікальні, тому наші інженери проконсультують та пояснять усі особливості роботи системи, допоможуть підібрати індивідуальні рішення для Вас. За додатковою інформацією звертайтеся за номером: +38 050 462-61-07 або залишайте онлайн-заявку на зворотній дзвінок.
