Опалення приватних будинків з використанням теплових насосів Mitsubishi Electric Ecodan
Лінійка теплових насосів Mitsubishi Electric Ecodan «Повітря-Вода» – це передові інженерні системи, які забезпечують опалення і гарячу воду у Вашому домі, а також охолоджують його протягом усього літа з використанням відновлюваних джерел енергії.
Ці пристрої є конкурентоспроможною альтернативою традиційним установкам для малоповерхових приватних будинків, таким як електричні, рідкі або твердопаливні котли.
Компанія Mitsubishi Electric асоціюється з поняттям досконалості. Заснована в 1921 році, сьогодні вона є провідним у світі виробником обладнання для контролю мікроклімату, в якому використовуються інноваційні технології.
Системи ОВіК пропонують перевірені рішення, які дозволяють ефективно обігрівати, охолоджувати, вентилювати і забезпечувати енергією наші будинки. Технологія Ecodan з використанням відновлюваних джерел енергії кидає виклик стандартним опалювальним системам і повністю відповідає сучасним стандартам захисту клімату в нашому світі.
Що таке тепловий насос і поновлювані джерела енергії?
Енергія може вироблятися грунтом, яка підтримує постійні температурний і вологісний рівні, водою або навколишнім повітрям.

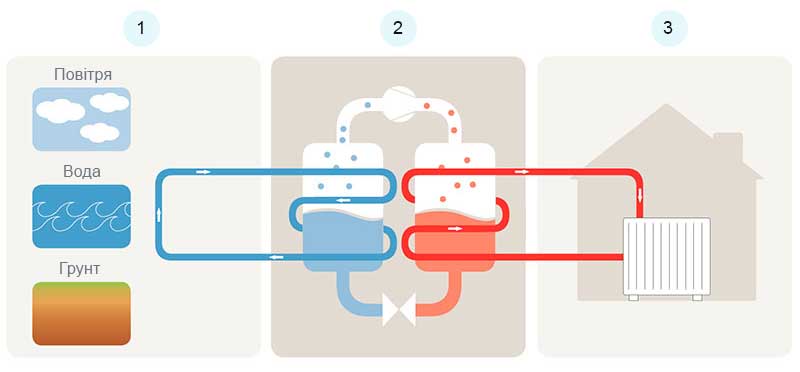

Джерела тепла
- Теплові насоси “Грунт-Вода”. Якщо в якості джерела тепла використовується грунт (так звані геотермальні теплові насоси), потрібна детальна інженерна та геологічна оцінка на об’єкті для визначення якості ґрунту та ґрунтових вод, а також їх придатності в якості джерела тепла. У рідкісних випадках може знадобитися висновок державних екологічних експертів.
- Теплові насоси “Вода-Вода”. Якщо застосовується природна водойма, вона повинна бути проточною, наприклад, річка або море. У певних випадках також можуть знадобитися дозволи.
- Теплові насоси “Повітря-Вода”. І, нарешті, при використанні навколишнього повітря Ви отримаєте найзручніший варіант – дорогі дослідження або дозволи не потрібні.
Чому серія теплових насосів Ecodan хороша альтернатива звичайним системам опалення?
Тепловий насос – це визнана, усталена і економічна технологія, яка використовується для різних типів кліматичних систем в житлових будинках. Компанія Mitsubishi Electric продемонструвала принципово новий підхід до налаштування параметрів і системі адаптивного управління в системах опалення та гарячого водопостачання. Інженерні та технологічні досягнення були включені в процес проектування протягом попереднього десятиліття.
Системи Mitsubishi Electric Ecodan разом з їх основними компонентами виробляються на заводі в Великобританії, і можливість значно скоротити час і витрати на установку зробили цю систему безперечним лідером на ринку.
Незаперечні переваги Ecodan
- Сучасні технології дозволяють системі адаптуватися до мінливих погодних умов.
- Енергоспоживання зведено до мінімуму.
- Висока екологічність, без негативного впливу на навколишнє середовище (скорочення викидів CO2).
- Основне джерело теплової енергії – вуличне повітря.
- Відмова від викопного палива.
- Надзвичайно економічне цілорічне забезпечення опалення, кондиціонування та гарячого водопостачання навіть в суворих зимових умовах (до -28 °C).
- Висока заводська доступність системи – компоненти сторонніх виробників зведені до мінімуму.
Відео: Mitsubishi Electric Ecodan - Теплові насоси повітря-вода
Теплові насоси Ecodan від Mitsubishi Electric забезпечують комфорт для споживачів круглий рік.
Особливості роботи теплового насоса Повітря-Вода Mitsubishi Electric Ecodan

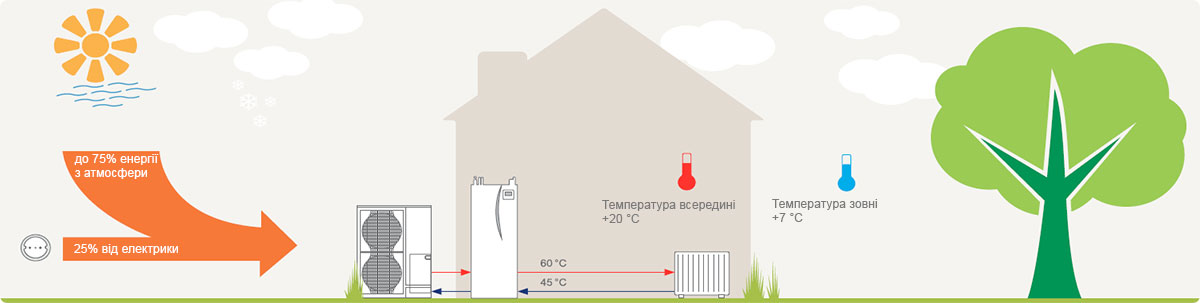

Компресор теплового насоса Mitsubishi Electric Ecodan нагріває робочу рідину (холодоагент) за рахунок низькопотенційної теплової енергії навколишнього середовища і електричної енергії. Потім холодоагент нагріває воду в системі опалення і гарячого водопостачання.
Тепловий насос, як правило, працює протилежно домашньому холодильнику. Цей процес називається циклом стиснення пари холодопостачання і включає наступні фізичні процеси.
Цикл роботи теплового насоса Ecodan
- Рідкий холодоагент циркулює через теплообмінник-випарник, де він зазнає фазовий перехід в перегрітий пар через тепло, що виділяється зовнішнім повітрям. Іншими словами, він випаровується як і вода при нагріванні в чайнику.
- Перегрітий пар холодоагенту потім вводиться в компресор, де він стискається і нагрівається внаслідок контакту механічних компонентів компресора з електричним приводом. В результаті компресор випускає потік гарячого стисненого газу.
- Гарячий газоподібний холодоагент проходить через пластинчастий теплообмінник фреон-вода, де тепло від газу передається теплоносію (воді), який циркулює в основному контурі і нагріває резервуар для води в приміщенні. Коли тепло передається від гарячого газу до холодоагенту, температура гарячого газу знижується, перетворюючи його в рідину.
- Потім рідина надходить в розширювальний механізм, знижуючи тиск холодоагенту. Під впливом тепла зовнішнього повітря рідкий холодоагент закипає, і процес повторюється.

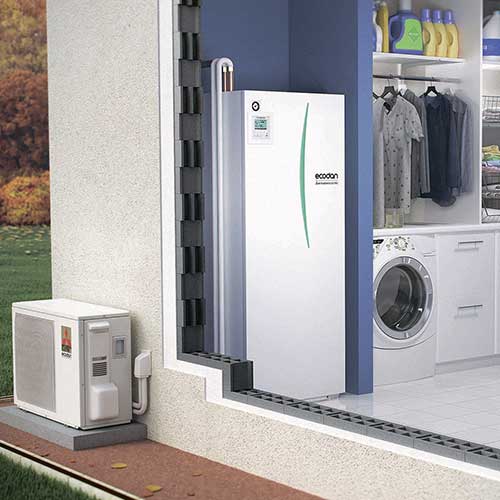

Конструкція
• зовнішнього (аналог зовнішнього блоку звичайного кондиціонера);
• внутрішнього, що представляє собою гідравлічний модуль для нагріву або охолодження води.
Високотехнологічні компоненти системи дозволяють точно керувати робочими параметрами і функціями системи. Установка монтується за загальним зразком – це може зробити будь-яка кліматична фірма. Однак при створенні гідравлічних контурів для систем опалення та гарячого водопостачання, пов’язаних з гідравлічним модулем, необхідно враховувати певні чинники.
Гідравлічні модулі Ecodan мають «уловлювачі накипу», які збирають молекули солі кальцію, що містяться у водопровідній воді. Це дозволяє уникнути накопичення накипу в пластинчастому теплообміннику. Як наслідок, система може безпосередньо нагрівати водопровідну воду через пластинчастий теплообмінник, значно покращуючи характеристики контуру гарячого водопостачання.
Гідравлічні модулі Ecodan
Гідромодуль Ecodan з баком ГВП

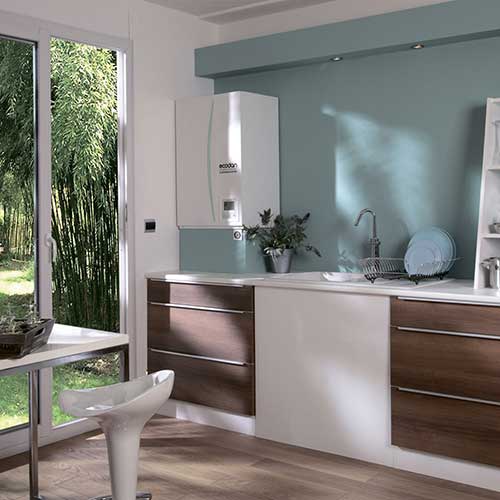

Гідромодуль Ecodan без бака
Один контур може поєднувати в собі два різних типи опалювальних приладів: підлога з підігрівом (підлогове покриття) і радіатори. Для цього в гідромодулі передбачена автоматичне двохзонне регулювання. Це дозволяє, наприклад, підтримувати температуру охолоджуючої рідини контуру радіатора на рівні +50 °C, а температуру контуру теплої підлоги – на рівні +30 °C. Система набуває додаткової універсальність за рахунок можливості установки температури для кожної області індивідуально за допомогою таймера.
Зовнішні блоки серії Zubadan Inverter і Power Inverter
• блоками з серії Power Inverter, які відомі своєю високою енергоефективністю;
• агрегатами серії Zubadan Inverter, які відрізняються своєю стабільною теплотворною здатністю.
Версії зовнішнього блоку системи Ecodan призначені для роботи або з чудовою економією енергії при температурі до -20 °C (серія Power Inverter), або з високою теплопродуктивністю до -28 °C (серія Zubadan Inverter). Таким чином, Ви отримаєте або економію електроенергії під час весняно-осіннього опалювального сезону, наприклад, в дачних будиночках, або можливість збереження стабільної теплової потужності системи опалення протягом усього опалювального сезону.
Серія Zubadan Inverter
Теплові насоси Mitsubishi Electric Zubadan – це ефективний пристрій для обігріву і охолодження і ГВП. Він може опалювати приміщення при знижених температурах, а технологія двофазного упорскування фреону забезпечує високі теплові характеристики без зниження ефективності. Система може працювати автономно як повноцінний водогрійний елемент.
Його унікальні особливості описані в самій назві моделі – в перекладі з японського Zubadan означає «наднагрів». Його можна встановити в житловій, торгівельній та промисловій будівлі.
Модельний ряд Mitsubishi Electric Zubadan Inverter

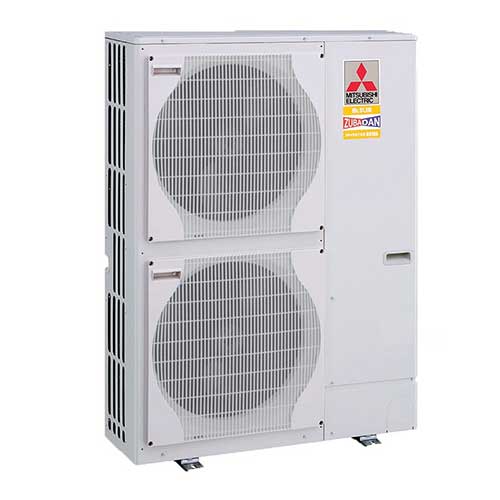

Тепловий насос Mitsubishi Electric Zubadan PUHZ-SHW80VHA «Bi-bloc»
Тепловий насос Mitsubishi Electric Zubadan PUHZ-SHW112YHAR3 «Bi-bloc»
Тепловий насос Mitsubishi Electric Zubadan PUHZ-SHW112VHAR3 «Bi-bloc»
Тепловий насос Mitsubishi Electric Zubadan PUHZ-SHW140YHAR3 «Bi-bloc»
Тепловий насос Mitsubishi Electric Zubadan PUHZ-SHW230YKAR1 «Bi-bloc»
 |
Зовнішній блок | PUHZ-SHW80VHAR4 | PUHZ-SHW112VHAR4 | PUHZ-SHW112YHAR4 | PUHZ-SHW140YHAR5 | PUHZ-SHW230YKA2 | |
|---|---|---|---|---|---|---|---|
| Касетний внутрішній блок (приклад) | для систем «повітря-вода» | PLA-M100EA | PLA-M100EA | PLA-M125EA | PLA-M100EA×2 | ||
| Режим нагріву | Теплопродуктивність (мін.–макс.) | кВт | 8,0 (повітря 7°С/вода 45°С) | 11,2 (4,5-14,0) | 11,2 (4,5-14,0) | 14,0 (5,0-16,0) | 23,0 |
| Споживана потужність | кВт | 2,34 | 2,794 | 2,794 | 4,000 | 6,31 | |
| Сезонний коефіцієнт енергоефективності SCOP | COP: 3,42 | 4,0 | 4,0 | 3,4 | COP: 3,65 | ||
| Клас енергоефективності | – | A+ | A+ | A | – | ||
| Рівень звукового тиску | дБ(А) | 51 | 52 | 52 | 52 | 59 | |
| Вбудований електричний нагрівач | – | – | – | – | – | ||
| Режим охолодження | Холодопродуктивність (мін.–макс.) | кВт | 7,1 (повітря 35°С/вода 7°С) | 10,0 (4,9-11,4) | 10,0 (4,9-11,4) | 12,5 (5,5-14,0) | 20,0 |
| Споживана потужність | кВт | 2,15 | 2,942 | 2,942 | 5,000 | 9,01 | |
| Сезонний коефіцієнт енергоефективностіSEER | EER: 3,31 | 5,3 | 5,3 | 5,1 | EER: 2,22 | ||
| Клас енергоефективності | – | A | A | A | – | ||
| Рівень звукового тиску | дБ(А) | 50 | 51 | 51 | 51 | 58 | |
| Рівень звукової потужності | дБ(А) | – | 69 | 69 | 69 | 75 | |
| Електроживлення | Електроживлення | В | 220–240 В, 1 фаза, 50 Гц | 380–415 В, 3 фази, 50 Гц | |||
| Автоматичний вимикач | А | 32 | 40 | 16 | 16 | 32 | |
| Максимальний робочий струм | А | 29,5 | 35,1 | 13,1 | 13,1 | 25 | |
| Зовнішній блок | Витрата повітря | м3/год | 6000 | 8400 | |||
| Покриття корпусу | Ivory Munsell 3Y 7,8/1,1 | ||||||
| Розміри Ш×Г×В | мм | 950×(330+30)×1350 | 1050×(330+30)×1338 | ||||
| Вага | кг | 120 | 134 | 145 | |||
| Діаметр фреонопроводу | Рідина | мм (дюйм) | 9,52 (3/8) | 12,7 (1/2) | |||
| Газ | мм (дюйм) | 15,88 (5/8) | 25,5 (1) или 28,8 (1-1/8) | ||||
| Фреонопровід | Довжина | м | 75 | 80 | |||
| Перепад висот | м | 30 | 30 | ||||
| Гарантований діапазон зовнішніх температур (нагрів)1 | –28 ~ +35°C — ГВП, –28 ~ +21°C — опалення | –25 ~ +35°C | |||||
| Гарантований діапазон зовнішніх температур (охолодження) | –5 ~ +46°C (–15 ~ +46°C при встановленій панелі захисту від вітру. Див. список опцій.) | ||||||
| Завод (країна) | MITSUBISHI ELECTRIC UK LTD, AIR CONDITIONER PLANT (Великобританія) | MITSUBISHI ELECTRIC CORPORATION SHIZUOKA WORKS (Японія) | |||||
Відео: Теплові насоси Mitsubishi Electric Zubadan
Теплові насоси Mitsubishi Electric Zubadan - це вдосконалена лінійка теплових насосів від всесвітньо відомого бренду Mitsubishi Electric
Серія Power Inverter
Теплові насоси Mitsubishi Electric Power Inverter – це тепловий насос типу “повітря-вода”, який має зовнішній теплообмінник. Такий пристрій дуже універсальний, оскільки він може використовуватися як для охолодження, так і для опалення та гарячого водопостачання приміщень. З ним Ви зможете створити у вашому будинку ідеальні умови для проживання і активного дозвілля.
Модельний ряд Mitsubishi Electric Power Inverter

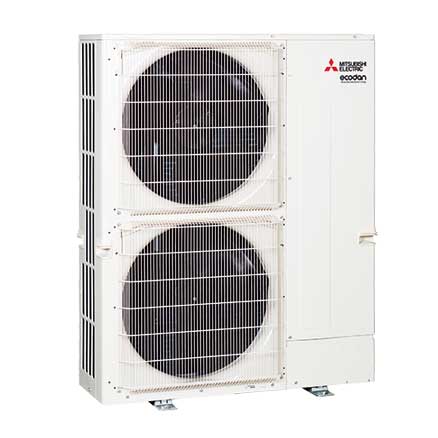

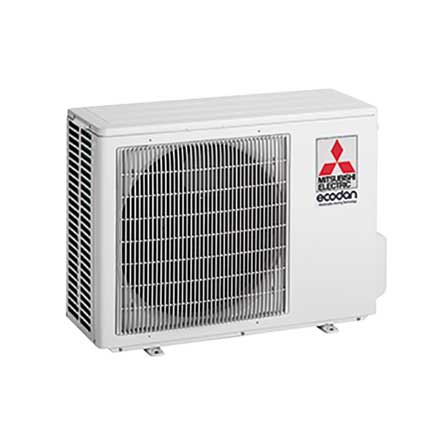

Тепловий насос Mitsubishi Electric Power Inverter PUHZ-SW100YHA
Тепловий насос Mitsubishi Electric Power Inverter PUHZ-SW120VHA
Тепловий насос Mitsubishi Electric Power Inverter PUHZ-SW120YHA
Тепловий насос Mitsubishi Electric Power Inverter PUHZ-SW100VHA
Відмінні риси теплових насосів Ecodan
- Mitsubishi Electric пропонує широкий вибір компонентів системи домовласникам і інжиніринговим фірмам, які займаються системами опалення, а також повну допомогу в реалізації проектів опалення, охолодження та гарячого водопостачання від початку до повної поставки.
- Установка теплогенератора для системи опалення на базі обладнання серії Ecodan подібна з установкою стандартної спліт-системи кондиціонування повітря, що вимагає тих же інструментів і трудовитрат.
- Система Ecodan компанії Mitsubishi Electric використовує передові технології, щоб гарантувати, що робоче обладнання виробляє мінімально можливу кількість шуму.
- Виробництво кліматичної техніки зосереджено в Лівінгстоні, Великобританія, і Сідзуока, Японія.
- Контроль роботи системи через Wi-Fi з використанням технології MELCloud. Вона забезпечує швидке і легке управління системою Ecodan, а також можливість регулювання параметрів роботи з будь-якої точки земної кулі.
- Пуско-налагоджувальні роботи і експлуатація системи через SD-карту. Всі системні настройки можуть бути попередньо записані на SD-карту, а потім передані на об’єкт під час введення в експлуатацію. Робочі параметри записуються на одну і ту ж SD-карту протягом всієї роботи, що дозволяє відразу визначити причину будь-яких несправностей.
- Гібридне управління і контроль. Цей алгоритм дозволяє системі Ecodan працювати в поєднанні з будь-якими існуючими системами опалення, що знижує вкладення в реконструкцію об’єкта та експлуатаційні витрати.
Система управління для Ecodan
• час розморожування зовнішнього блоку;
• загальний час роботи системи (в годинах);
• коди несправностей;
• дані датчика температури;
• показники зовнішніх сигналів.
Кульовий кран має вбудований змінний фільтр, зі зручним доступом для обслуговування. Дана конструкція має очевидні переваги з точки зору вартості, монтажу і простору, так як традиційно використовується три компонента – один фільтр і два запірних клапана.
Панель управління на внутрішньому блоці
Внутрішній блок «Ecodan» має зручну панель управління з великим дисплеєм, оснащеним яскравим підсвічуванням. Сміливі і чіткі значки і піктограми дозволяють навіть самому недосвідченому користувачу зрозуміти, як працює прилад. Поряд зі штатними режимами опалення та подачею гарячої води додана можливість керування окремими зонами нагріву.
Можна налаштувати взаємодію з додатковою системою опалення, режим очікування нагріву, режим знезараження води в баку ГВП, відображення кодів, що вказують причину несправності системи, автоматичну роботу системи опалення за таймером і функцію сушки бетонної стяжки.
У рідкісних випадках гідромодуль може бути розміщений в приміщеннях з незручним доступом до елементів автоматики. В цьому випадку панель управління можна зняти і перемістити в більш зручне місце, але відстань між панеллю керування і внутрішнім блоком Ecodan не повинно перевищувати 500 метрів.
Система дистанційного керування
Додатково в комплект поставки може входити система дистанційного керування, що включає бездротовий пульт ДУ, оснащений радіочастотним датчиком температури і передавачем сигналу для дистанційної підтримки заданої температури всередині приміщення будинку.
Контролер внутрішнього блоку має спеціальний порт для карти пам’яті SD. Це необхідно для автоматичного збереження початкової конфігурації системи, а також для автоматичного збереження робочих налаштувань. Протягом 30 днів всі параметри зберігаються на SD-карті.
Система підтримує карти пам’яті розміром до 32 ГБ. Ця інформація буде дуже корисна сервісній фірмі при виконанні планових робіт з технічного обслуговування, таких як коригування встановлених параметрів системи або визначення причини поломок.
Хмарна технологія MELCloud
Користувач системи Ecodan тепер має можливість віддалено контролювати, і регулювати параметри опалення та гарячого водопостачання:
- включення/вимикання;
- отримання інформації про характеристики системи опалення по зонам, а також можливість регулювання встановлених температур;
- отримання інформації про стан водонагрівача ГВП;
- відстеження змін в прогнозі погоди для території навколо системи Ecodan;
- використання тижневого таймера системи;
- режим «чергове опалення», який гарантує підтримку мінімальної температури в будинку при відсутності господарів;
- отримання повідомлень про збої в системі опалення і гарячого водопостачання.
Відео: MELCloud - Управління тепловими насосами Ecodan
Керуйте своїми системами кондиціонування і опалення розумно і гнучко, коли ви перебуваєте поза домом або зручно з дивана, за допомогою програми для дистанційного керування обігрівом.
Наша оцінка
Питання та відповіді: Опалення приватних будинків з використанням теплових насосів Mitsubishi Electric Ecodan
Як працює тепловий насос/Звідки тепловий насос бере тепло?
Антифриз або холодоагент, проходячи через контур теплового насоса, при низькому тиску закипає і переходить з рідкого в газоподібний стан, при цьому забираючи низькопотенційне тепло з навколишнього середовища. Уже нагрітий до певної температури холодоагент нагріває воду в системі опалення, або іншими словами віддає тепло і перетворюється знову в рідину. Вода в свою чергу розподіляється по опалювальним приладам: низькотемпературним радіаторам і конвекторам, фанкойлам або до теплої підлоги. Тепловий насос може нагрівати воду до +55 °С.
Як тепловий насос заощаджує кошти?
Візьмемо для порівняння тепловий насос з СОР = 4. Газовий котел витратить 1 куб. м палива і подасть 8 кВт тепла, і тепловий насос витратить 2 кВт електроенергії і подасть 8 кВт тепла. А тепер порівняємо витрати. Для побутових споживачів на період 1.10.2020 р ціна на газ за 1 куб. м – 6,5 грн., за 1 кВт електроенергії до 100 кВт споживання – 0,9 грн., вище 100 кВт – 1,68 грн. У підсумку, використовуючи різне устаткування, за 8 кВт ми заплатимо: від газового котла – 6,5 грн., від теплового насоса 1,8/3,36 грн., від електричного котла – 7,2/13,44 грн.
Яка середня окупність системи з тепловим насосом?
Якщо я хочу встановити в будинку тепловий насос, обов’язково купувати додатково котел?
Чи сушать теплові насоси повітря?
Розберемося для початку, що таке вологість. Грубо кажучи, це наявність води в повітрі. Параметр вологості строго залежить від температури. Коли вона знижується, молекули води стискаються і в повітрі утворюються краплі води. І навпаки. Якщо вранці на вулиці був туман, удень він пропадає, коли волога в повітрі випаровується через підвищення температури. Або, наприклад, восени, коли починається опалювальний сезон, якщо в квартирі не включають опалення, з’являється вогкість. Тільки в радіатори подають тепло, і відразу все нормалізується.
Що таке СОР і EER?
EER – коефіцієнт енергетичної ефективності. Схожий на СОР, тільки розраховується по холоду.
